Hach sc200 - 4.5 배선 개요; 4.6 전력 배선

• 전선을 통해 접지된 손목 스트랩을 착용하십시오.
• 정전기로부터 안전한 구역에서 정전기 방지 바닥 패드와 작업대 패드를 사용하여 작업하십시오.
4.5
배선 개요
그림 7 은 고전압 장벽이 제거된 상태의 컨트롤러 내부 배선 연결을 간략히 보여줍니다. 그림 왼쪽은
컨트롤러 커버 뒤쪽을 나타냅니다.
참고 : 모듈을 설치하기 전에 커넥터에서 커넥터 캡을 빼십시오 .

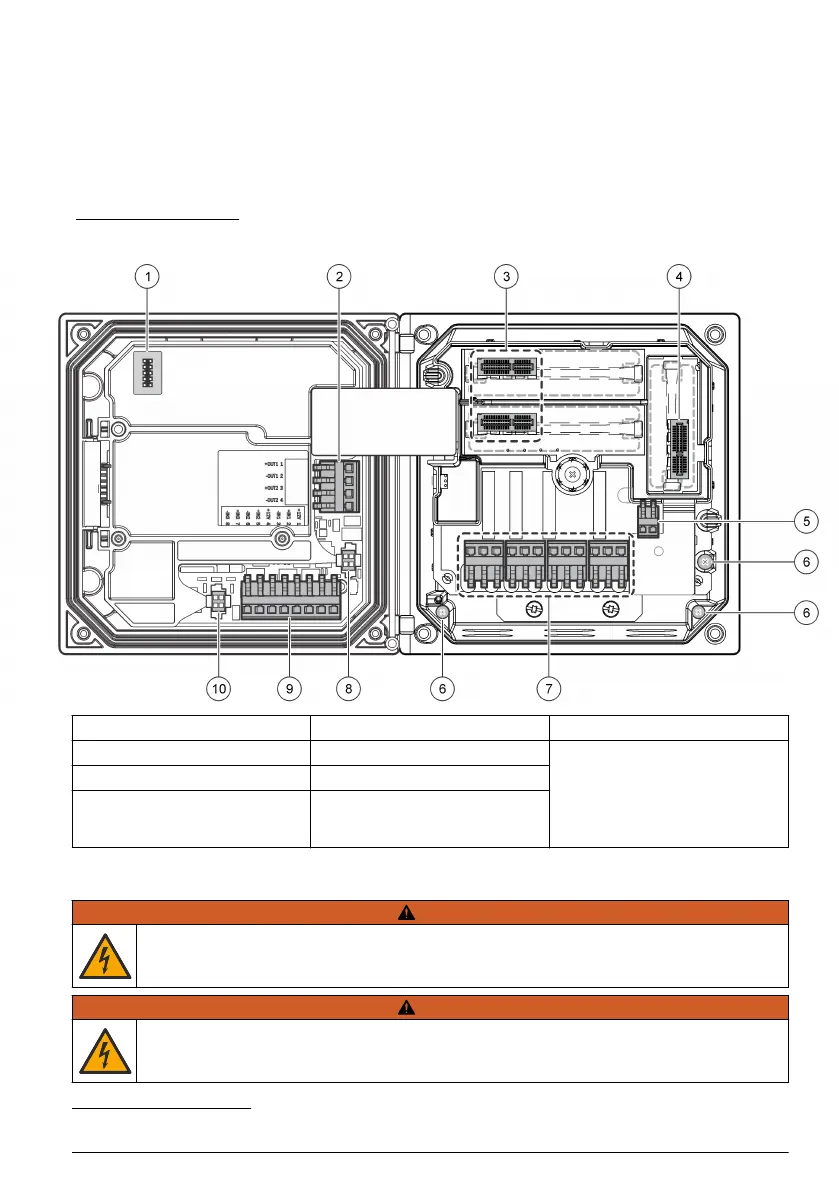

그림 7 배선 연결 개요
1 서비스 케이블 연결 5 AC 및 DC 전원 커넥터
3
9 접점 입력 배선 연결
3
2 4-20 mA 출력
3
6 접지 단자 10 디지털 센서 커넥터
3
3 센서 모듈 커넥터 7 릴레이 연결
3
4 통신 모듈 커넥터(예: Modbus,
Profibus, HART, 옵션 4-20 mA
모듈 등)
8 디지털 센서 커넥터
3
4.6
전력 배선
경 고
잠재적 감전 위험. 장치를 전기적으로 연결할 경우 반드시 전원 연결을 분리하십시오.
경 고
잠재적 감전 위험. 본 장치를 실외에서 사용하거나 젖을 수 있는 장소에서 사용하는 경우, 장치를 주전원
에 연결할 때 접지 결함 인터럽트 장치를 사용해야 합니다.
3
액세스 향상을 위해 단자를 제거할 수 있습니다.
한글 169
