1. Desconecte o equipamento de sua fonte de alimentação para verificar se ele é ou não a origem
da interferência.
2. Se o equipamento está conectado à mesma tomada do dispositivo que está sofrendo
interferência, conecte o equipamento a uma tomada diferente.
3. Afaste o equipamento do dispositivo que estiver recebendo a interferência.
4. Reposicione a antena de recebimento do dispositivo que está sofrendo interferência.
5. Tente algumas combinações das opções acima.
3.2 Visão geral do produto
O controlador exibe medições do sensor e outros dados. Ele pode transmitir sinais
analógicos/digitais, além de interagir e também controlar outros dispositivos através das saídas e
dos relés. Saídas, relés, sensores e módulos de sensor são configurados e calibrados usando a
interface de usuário na parte frontal do controlador.
A Figura 1 mostra os componentes do produto. Eles podem variar de acordo com a configuração do
controlador. Contate o fabricante em caso de peças danificadas ou ausentes.

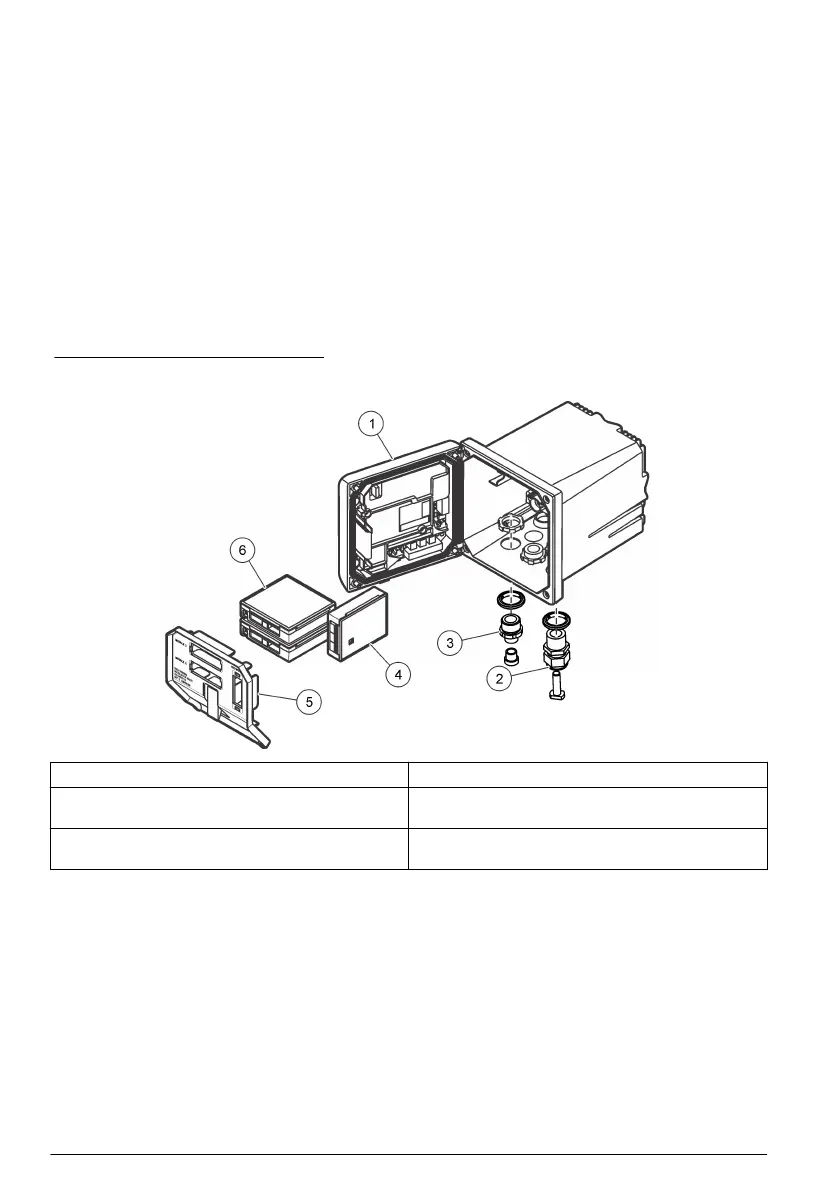

Figura 1 Componentes do sistema
1 Controlador 4 Módulo de rede (opcional)
2 Estrutura do aliviador de tensão (opcional
dependendo da versão do controlador)
5 Barreira de alta voltagem
3 Adaptador da conexão digital (opcional,
dependendo da versão do controlador)
6 Módulos do sensor (opcional)
3.2.1 Sensores e módulos do sensor
O controlador aceita o máxima de dois módulos de sensor ou dois sensores digitais (dependendo da
configuração do controlador), além de um módulo de comunicação. Podem ser instalados um único
sensor digital e um módulo de sensor. Uma variedade de sensores pode ser conecta aos módulos
de sensor. As informações sobre conexão do sensor são fornecidas nos manuais específicos dos
sensores e nas instruções de usuário dos módulos específicos.
3.2.2 Sinais e saídas de relés
O controlador conta com quatro comutadores de relé e duas saídas analógicas configuráveis. Um
módulo de saída analógica opcional pode aumentar o número de saídas analógicas para cinco.
3.2.3 Verificações de dispositivo
Com exceção de dois casos, o controlador verifica automaticamente os dispositivos conectados,
sem interação do usuário, assim que é ligado. A primeira exceção é quando o controlador é ligado
