Hach sc200 Basic User Manual

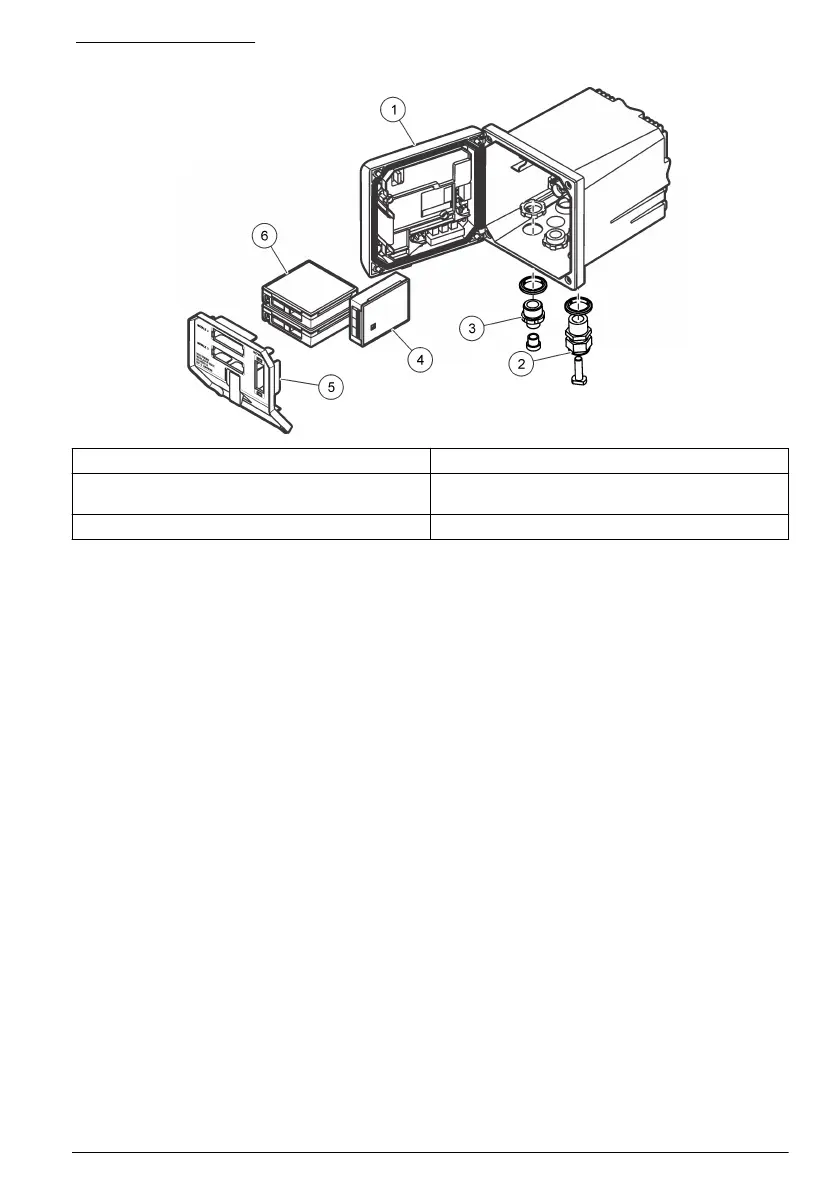

그림 1 시스템 구성 부품
1 컨트롤러 4 네트워크 모듈(옵션)
2 스트레인 릴리프 어셈블리(컨트롤러 버전에 따른 옵
션)
5 고전압 장벽
3 디지털 연결 피팅(컨트롤러 버전에 따른 옵션) 6 센서 모듈(옵션)
3.2.1
센서 및 센서 모듈
컨트롤러는 1 개의 통신 모듈과 함께 최대 2 개의 센서 모듈 또는 2 개의 디지털 센서(컨트롤러 구성에
따라 결정됨)를 수용합니다. 하나의 디지털 센서와 하나의 센서 모듈을 조합하여 설치할 수 있습니다.
다양한 센서를 센서 모듈에 배선할 수 있습니다. 센서 배선 정보는 해당 센서 설명서 및 해당 모듈의 사
용 설명서에 나와 있습니다.
3.2.2
릴레이, 출력 및 신호
컨트롤러에는 4 개의 구성 가능한 릴레이 스위치와 2 개의 아날로그 출력이 있습니다. 옵션인 아날로
그 출력 모듈은 아날로그 출력 수를 5 개까지 확장시킵니다.
3.2.3
장치 스캔
두 가지 예외를 제외하고 컨트롤러는 전원 공급 시 사용자의 입력 없이 연결된 장치를 자동으로 스캔
합니다. 첫 번째 예외는 컨트롤러를 최초로 사용하기 전에 처음 전원을 켰을 때입니다. 두 번째 예외는
컨트롤러 구성 설정을 기본값으로 지정하고 컨트롤러 전원을 켰을 때입니다. 두 경우 모두, 컨트롤러
는 우선 언어, 날짜 및 시간 편집 화면을 표시합니다. 언어, 날짜 및 시간 항목이 수용되면 컨트롤러가
장치 스캔을 수행합니다. 디지털 sc 센서 연결 177 페이지에서 컨트롤러의 전원이 이미 켜졌을 때 장
치를 식별하는 방법을 참조하십시오.
3.2.4
컨트롤러 케이스
컨트롤러 케이스는 NEMA 4X/IP66 등급으로, 염분을 함유한 스프레이 및 황화 수소와 같은 부식성 환
경 성분에 견딜 수 있도록 부식 방지 처리로 마무리되어 있습니다. 실외에서 사용할 경우 환경에 의한
손상으로부터 보호할 것을 강력히 권장합니다.
참고 : UL( 미국 보험협회 안전시험소 ) 인증 단위는 실내에서만 사용하도록 규정되었으며 NEMA 4X/IP66 등급이 아닙
니다 .
3.2.5
컨트롤러 장착 옵션
컨트롤러는 패널, 벽면, 또는 수직이나 수평 파이프에 장착할 수 있습니다. 네오프렌 밀폐 개스킷이 동
봉되어 있어 진동을 줄이는 용도로 이용할 수 있습니다. 개스킷은 안쪽 개스킷 구성 부품이 분리되기
전에 패널 장착용 템플릿으로 사용할 수 있습니다.
한글
163

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
