4.9 Conexiones de salida analógica
A D V E R T E N C I A
Posible peligro de electrocución. Desconecte siempre el instrumento del suministro eléctrico antes de
realizar conexiones eléctricas.
A D V E R T E N C I A
Posible peligro de electrocución. Para mantener las clasificaciones ambientales NEMA/IP de la
carcasa, utilice solo conexiones de conductos y prensacables que cumplan como mínimo con el
estándar NEMA 4X/IP66 para introducir los cables en el instrumento.

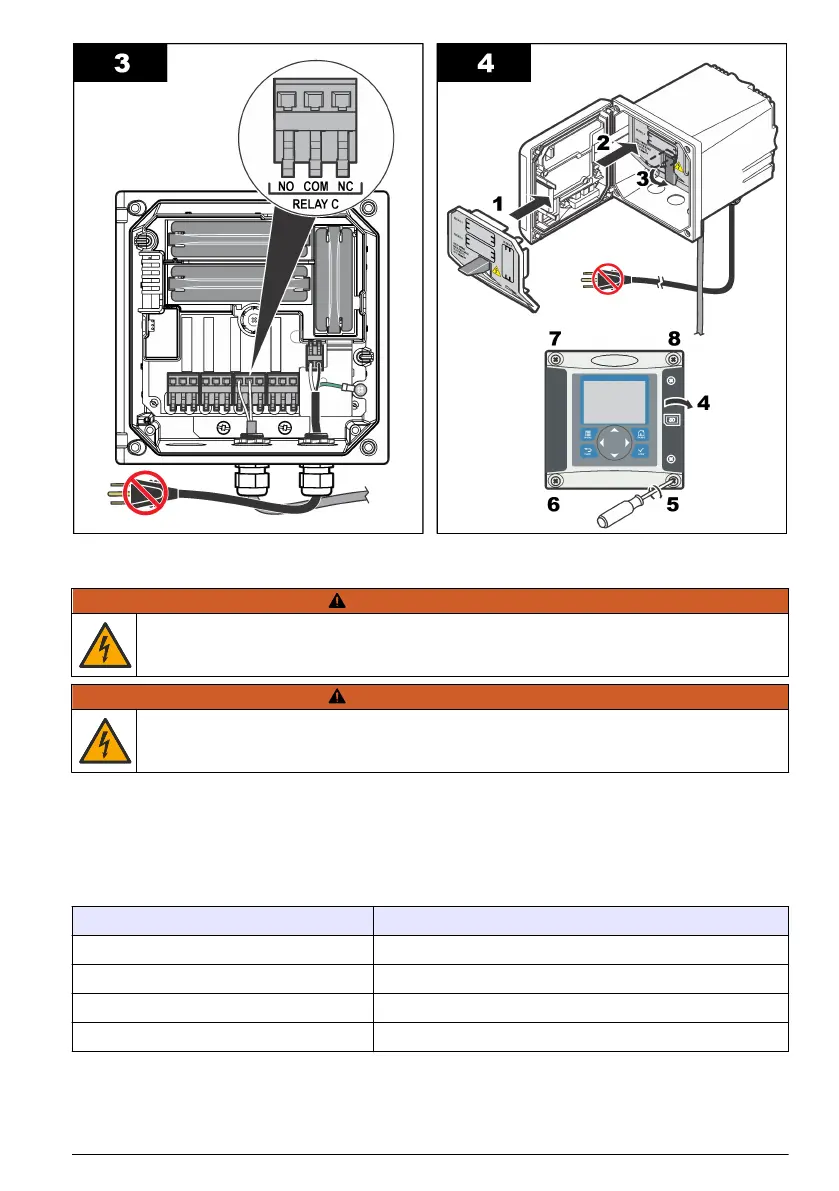

Se proporcionan dos salidas analógicas aisladas (1 y 2) (Figura 8). Estas salidas se suelen utilizar
para la emisión de señales analógicas o para controlar otros dispositivos externos.
Realice las conexiones de cableado como se muestra en Figura 8 y Tabla 3.
Nota: Figura 8 muestra la parte posterior de la cubierta del controlador y no el interior del compartimento principal
del controlador.
Tabla 3 Conexiones de salida
Cables del registrador Posición de la placa de circuito
Salida 2– 4
Salida 2+ 3
Salida 1– 2
Salida 1+ 1
1. Abra la cubierta del controlador.
2. Introduzca los cables en las clemas.
3. Ajuste el cable según sea necesario y fije las clemas.
