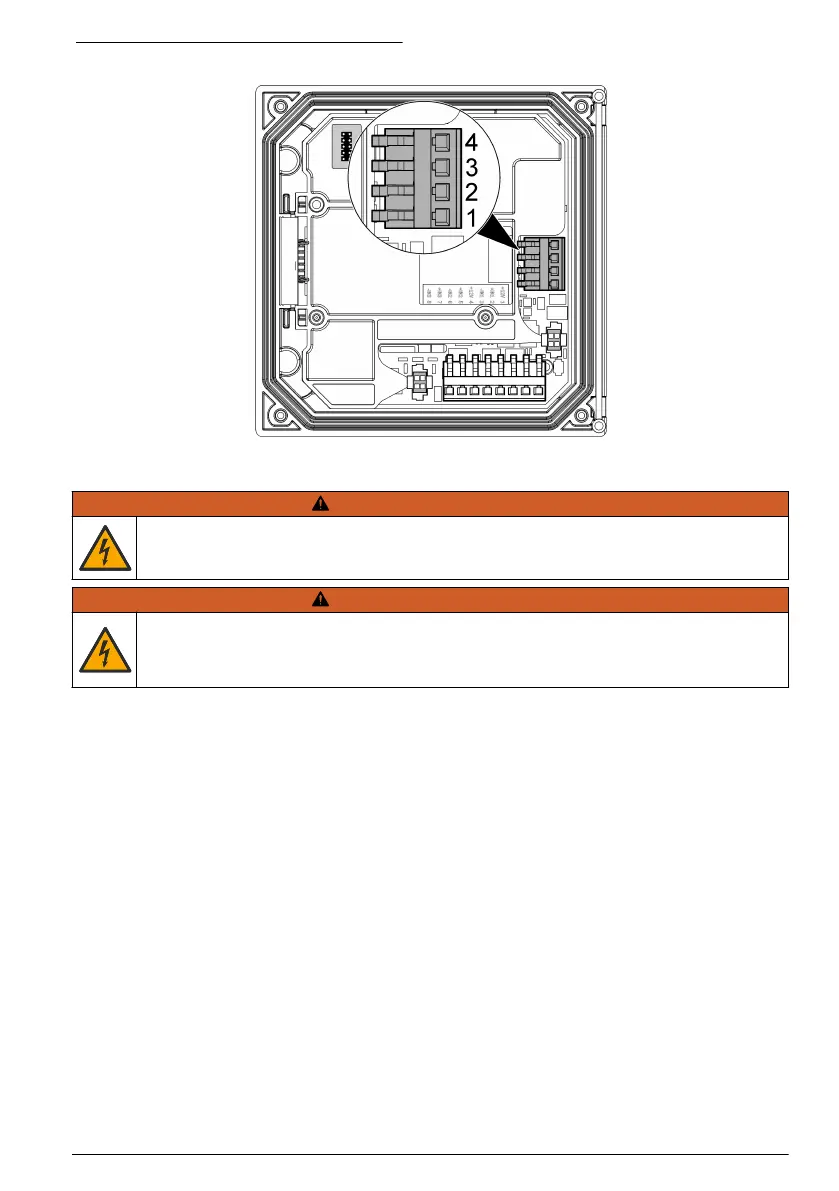

Figure 8 Connexions de sortie analogique
4.10 Branchements des câbles d'entrée discrète
A V E R T I S S E M E N T
Risque potentiel d'électrocution Coupez systématiquement l'alimentation de l'appareil lors de
branchements électriques.
A V E R T I S S E M E N T
Risque potentiel d'électrocution Afin que les caractéristiques nominales du boîtier restent conformes
aux normes environnementales NEMA/IP, n'utilisez, pour acheminer les câbles vers l'intérieur de
l'appareil, que des raccords de conduit et des passe-câbles dont la valeur nominale correspond au
moins à la valeur NEMA 4X/IP66.
Trois entrées discrètes sont disponibles pour les entrées de fermeture d'interrupteur ou les entrées
de tension de niveau logique. Effectuez les branchements au transmetteur et configurez les
paramètres du cavalier comme indiqué dans la Figure 9, le Tableau 4 et la Figure 10.
Remarque : La Figure 9 représente l'arrière de la façade du contrôleur et non l'intérieur du compartiment principal
de ce dernier.
Français
45
