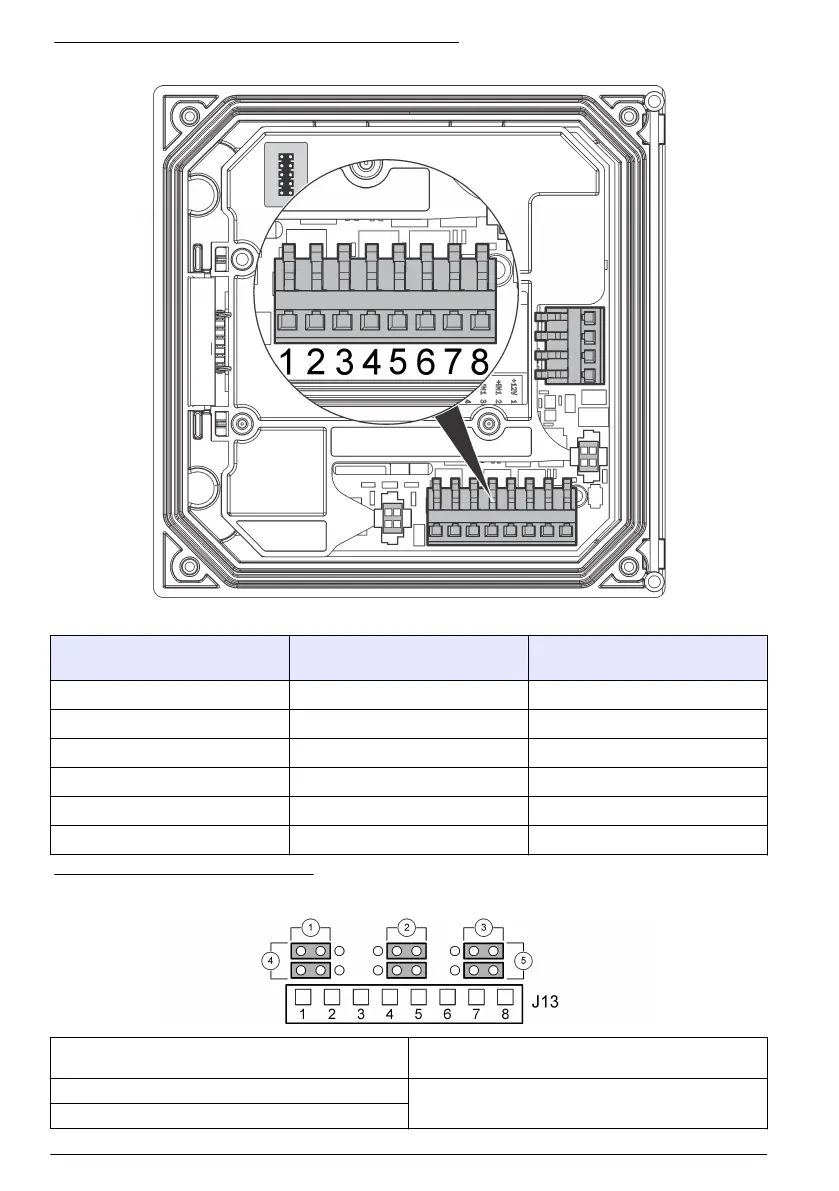

Figure 9 Branchements des câbles d'entrée discrète
Tableau 4 Branchements d'entrée
Entrées discrètes Position du connecteur - entrée
d'interrupteur
Position du connecteur - entrée
de tension
Entrée 1+ 3 2
Entrée 1- 2 3
Entrée 2+ 6 5
Entrée 2- 5 6
Entrée 3+ 8 7
Entrée 3- 7 8
Figure 10 Paramètres du cavalier
1 Cavaliers de configuration de l'entrée 1 4 Cavaliers positionnés à gauche pour les entrées
d'interrupteur
2 Cavaliers de configuration de l'entrée 2 5 Cavaliers positionnés à droite pour les entrées de
tension
3 Cavaliers de configuration de l'entrée 3
46 Français
