Hach sc200 Basic User Manual

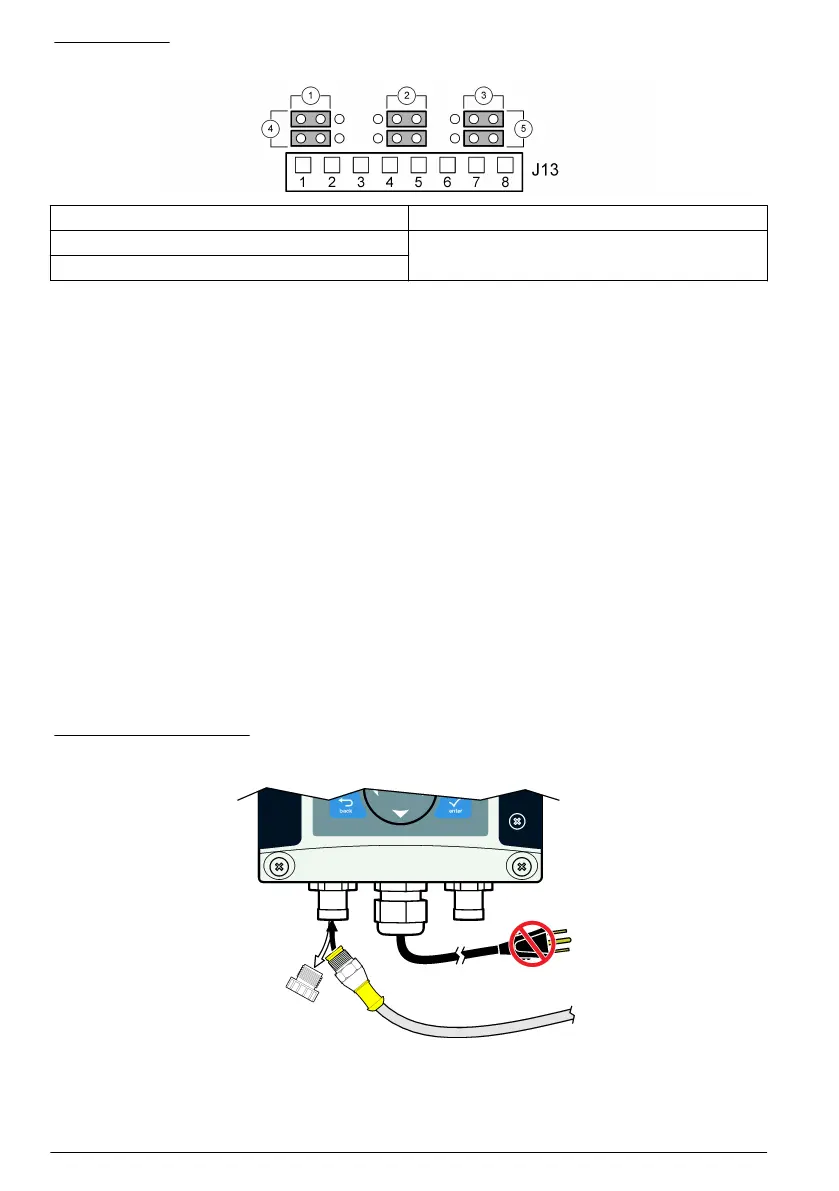

图 10 跳线设置
1 输入 1 配置跳线 4 跳线置于左侧用于开关输入
2 输入 2 配置跳线 5 跳线置于右侧用于电压输入
3 输入 3 配置跳线
1. 打开控制器盖。
2. 将电线穿过电缆密封套。
3. 在必要时调整电线，并紧固电缆密封套。
4. 跳线位于接头的正后方。拆下接头以便能够更加方便地接触跳线，然后按照 图 10 中所示的输入类
型配置跳线设置。
5. 合上控制器盖并紧固盖用螺钉。
6. 配置控制器中的输入。
注： 在开关输入模式，控制器向开关提供 12 V 电压，并未与控制器绝缘。在电压输入模式，输入与控制器绝缘（用
户输入电压为 0 - 30 V ）。
4.11
连接数字 sc 传感器
注： 要连接模拟传感器，请参阅模块或传感器手册中提供的说明。
数字 sc 传感器可通过键控式快速连接管件连接到控制器（图 11）。数字传感器可与开启或关闭的控
制器连接。
当传感器与开启的控制器连接时，控制器不会自动进行设备扫描。要使控制器进行设备扫描，导航到
“Test/Maintenance（测试/维护）”菜单，然后选择“Scan Devices（扫描设备）”。如果发现新设备，控
制器会执行安装过程，用户无需采取进一步的行动。
如传感器与关闭的控制器连接，则当控制器再次上电时会进行设备扫描。如果发现新设备，控制器会
执行安装过程，用户无需采取进一步的行动。
请保留接头的盖帽，以便以后取出传感器后可以密封接头的开口。
图 11 数字传感器快速连接
4.12
连接可选数字通信输出
制造商支持 Modbus RS485、Modbus RS232、Profibus DPV1 和 HART 通信协议。可选数字输出模
块安装在图 7 第 119 页 中第 4 项指明的位置。请参阅网络模块随附的说明，了解更多详情。
126
中文

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
