Hach sc200 - 4.11 ต่อเซ็นเซอร์ดิจิตอล sc; 4.12 ต่อช่องสัญญาณดิจิตอลขาออกเสริม; 4.13 ติดตั้งเมมโมรี่การ์ด Secure Digital (SD)

1. เปิดฝาครอบชุดควบคุม
2. ร้อยสายผ่านเคเบิลแกลนด์
3. ปรับสายตามความจำเป็น จากนั้นปรับแน่นเคเบิลแกลนด์
4. จัมเปอร์อยู่ในตำแหน่งติดกับขั้วต่อด้านหลัง ถอดขั้วต่อเพื่อทำให้สามารถเข้าถึงจัมเปอร์ และกำหนดการตั้งค่าจัมเปอร์ได้ดียิ่งขึ้น ตามชนิด
ของอินพุตที่แสดงใน รูปที่ 10
5. ปิดฝาครอบชุดควบคุมและขันแน่นสกรูฝาครอบ
6. กำหนดโครงร่างสัญญาณขาเข้าสำหรับชุดควบคุม
บันทึก: ในโหมดอินพุตสวิตช์ ชุดควบคุมจะจ่ายไฟ 12 โวลต์ให้กับสวิตช์ และจะไม่ถูกแยกจากชุดควบคุม ในโหมดอินพุตแรงดันไฟฟ้า อินพุตจะถูกแยกจากชุด
ควบคุม (แรงดันอินพุตจากผู้ใช้จาก 0 ถึง 30 โวลต์)
4.11
ต่อเซ็นเซอร์ดิจิตอล sc
บันทึก: ต่อเซ็นเซอร์อะนาล็อกตามคำแนะนำที่จัดมาให้พร้อมกับโมดูลหรือคู่มือสำหรับเซ็นเซอร์
เซ็นเซอร์ sc ดิจิตอลสามารถเชื่อมต่อเข้ากับชุดควบคุมโดยใช้ชุดติดตั้งด่วนรูปที่ 11 สามารถเชื่อมต่อเซ็นเซอร์ดิจิตอลเข้ากับชุดควบคุมขณะ
เปิดหรือปิดใช้งานอยู่
ในกรณีที่ต่อเซ็นเซอร์ขณะเปิดใช้ชุดควบคุมอยู่ ชุดควบคุมจะไม่สามารถสแกนหาอุปกรณ์ได้อัตโนมัติ เพื่อให้ชุดควบคุมทำการสแกนหา
อุปกรณ์ ให้ไปที่เมนู Test/Maintenance และเลือก Scan Devices หากพบอุปกรณ์ใหม่ ชุดควบคุมจะทำการติดตั้งอุปกรณ์โดยผู้ใช้
ไม่ต้องดำเนินการใด ๆ
ในกรณีที่เชื่อมต่อเซ็นเซอร์ขณะปิดชุดควบคุมอยู่ ชุดควบคุมจะทำการสแกนหาอุปกรณ์เมื่อมีการเปิดใช้งานอีกครั้ง หากพบอุปกรณ์ใหม่ ชุด
ควบคุมจะทำการติดตั้งอุปกรณ์โดยผู้ใช้ไม่ต้องดำเนินการใด ๆ
ปิดฝาครอบขั้วต่ออยู่กับที่เพื่อป้องกันช่องเปิดของขั้วต่อในกรณีที่ต้องถอดเซ็นเซอร์

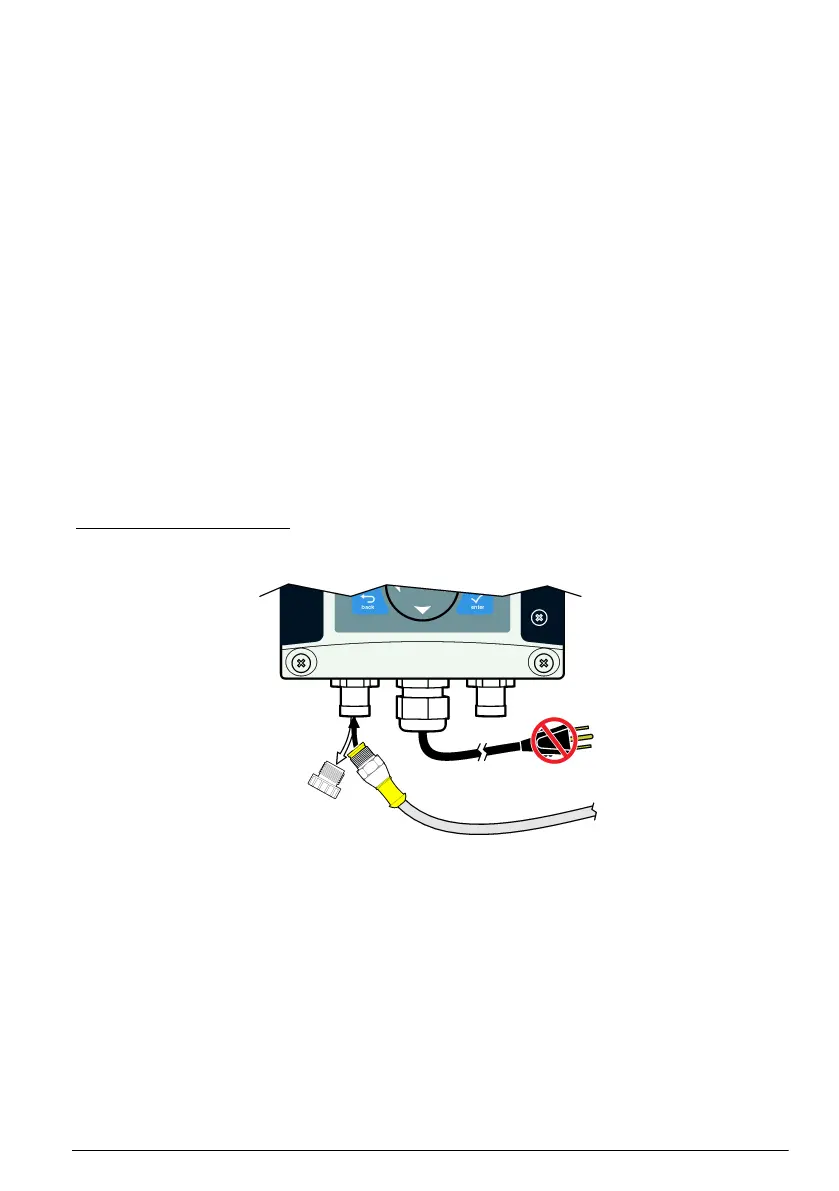

รูปที่ 11 ชุดติดตั้งด่วนเซ็นเซอร์ดิจิตอล
4.12
ต่อช่องสัญญาณดิจิตอลขาออกเสริม
ผู้ผลิตรองรับมาตรฐานโปรโตคอลการสื่อสาร Modbus RS485, Modbus RS232, Profibus DPV1 และ HART โมดูล
สัญญาณขาออกดิจิตอลเสริมจะติดตั้งอยู่ตามตำแหน่งที่ระบุในข้อที่ 4 ใน รูปที่ 7 ในหน้า 193 ดูรายละเอียดเพิ่มเติมจากคำแนะนำที่จัดมาให้
พร้อมโมดูลเครือข่าย
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับรีจีสเตอร์ Modbus ให้ไปที่ http://www.de.hach.com หรือ http://www.hach.com และค้นหา
Modbus registers หรือไปที่หน้าผลิตภัณฑ์ sc200
4.13
ติดตั้งเมมโมรี่การ์ด Secure Digital (SD)
ดูคำแนะนำในการติดตั้งการ์ด SD ได้จาก รูปที่ 12 สามารถดูข้อมูลเกี่ยวกับวิธีการใช้การ์ดหน่วยความจำ SD ได้ในคู่มือนี้ในแบบละเอียด
นำการ์ด SD ออก โดยกดของของการ์ดลงเพื่อปลดล็อค จากนั้นดึงการ์ดขึ้นออกจากสล็อต หลังจากนำการ์ดออกแล้ว ให้ปิดฝาครอบสล็อต
และขันแน่นสกรูฝาครอบ
