Hach sc200 - 4.5 ภาพรวมเกี่ยวกับการต่อสาย; 4.6 การต่อระบบไฟ

• หลีกเลี่ยงการเคลื่อนย้ายที่มากเกินไป ลำเลียงส่วนประกอบที่ไวต่อไฟฟ้าสถิตในภาชนะหรือบรรจุภัณฑ์ที่ป้องกันไฟฟ้าสถิต
• สวมสายรัดข้อมือที่เชื่อมต่อด้วยสายกับกราวนด์ดิน
• ทำงานในบริเวณที่ปลอดภัยจากไฟฟ้าสถิตซึ่งมีแผ่นรองพื้นและแผ่นรองโต๊ะทำงานแบบป้องกันไฟฟ้าสถิต
4.5
ภาพรวมเกี่ยวกับการต่อสาย
รูปที่ 7 แสดงภาพรวมการเชื่อมต่อสายต่าง ๆ ด้านในชุดควบคุมเมื่อไม่ได้ติดตั้งกำแพงไฟฟ้าแรงสูง ด้านซ้ายของภาพคือด้านหลังของฝาครอบ
ชุดควบคุม
บันทึก: ถอดฝาปิดขั้วต่อจากขั้วต่อก่อนติดตั้งโมดูล

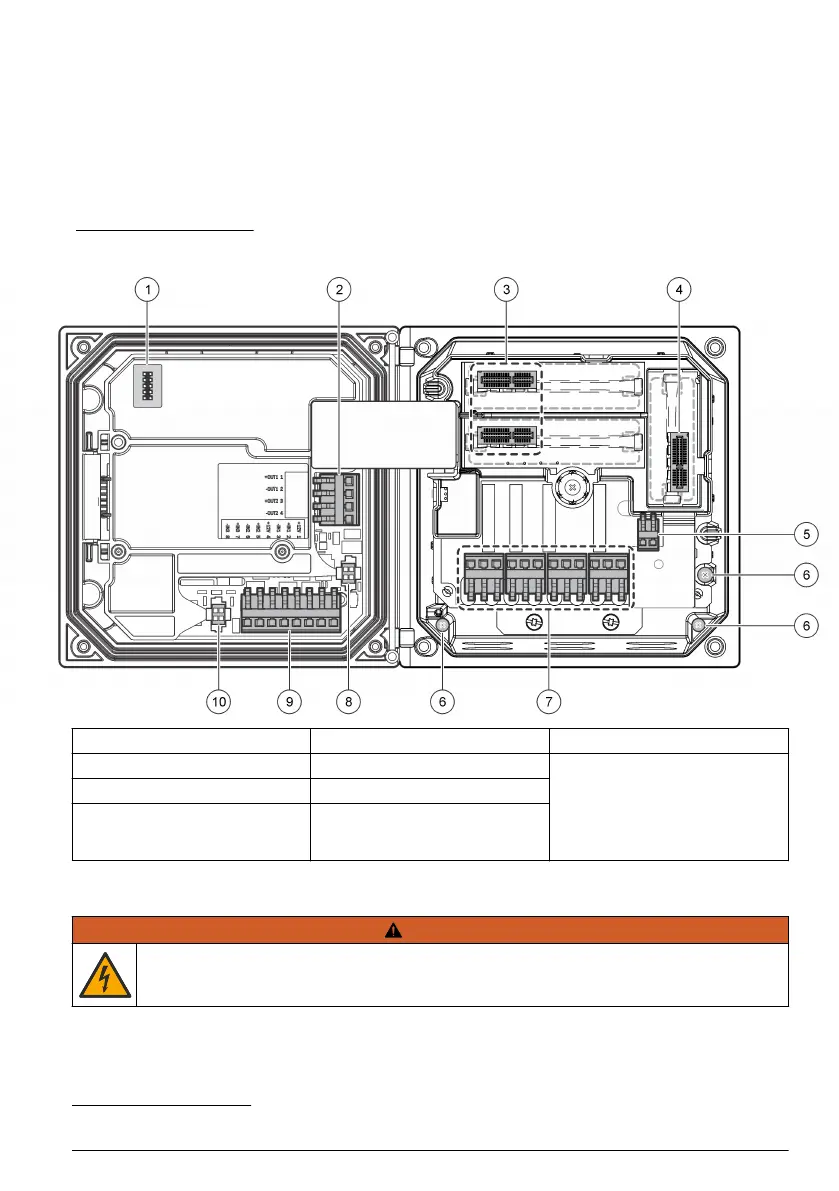

รูปที่ 7 ภาพรวมการเชื่อมต่อสาย
1 การเชื่อมต่อสายให้บริการ 5 ขั้วต่อไฟ AC และ DC
3
9 ขั้วต่อสายอินพุตแยก
3
2 ช่องสัญญาณขาออก 4-20 mA
3
6 ขั้วกราวด์ 10 ขั้วเซ็นเซอร์ดิจิตอล
3
3 ขั้วต่อโมดูลเซ็นเซอร์ 7 ขั้วรีเลย์
3
4 ขั้วต่อโมดูลการสื่อสาร (เช่น Modbus,
Profibus, HART, โมดูลเสริม
4-20 mA ฯลฯ)
8 ขั้วเซ็นเซอร์ดิจิตอล
3
4.6
การต่อระบบไฟ
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต ปลดสายไฟจากตัวอุปกรณ์เสมอเมื่อต้องมีการเชื่อมต่อกับระบบไฟฟ้า
3
สามารถถอดขั้วต่อออกได้ สำหรับการเชื่อมต่อในระดับที่ดีกว่า
ไทย 193
