• 過度な移動を避けます。静電気に敏感なコンポーネントは静電気防止コンテナや包装材内に入れ
て運搬してください。
• 接地線で接続したリストストラップを身に付けます。
• 静電気防止フロアパッドおよび作業台パッドがある、静電気が発生しない場所で作業します。
4.5
配線の概要

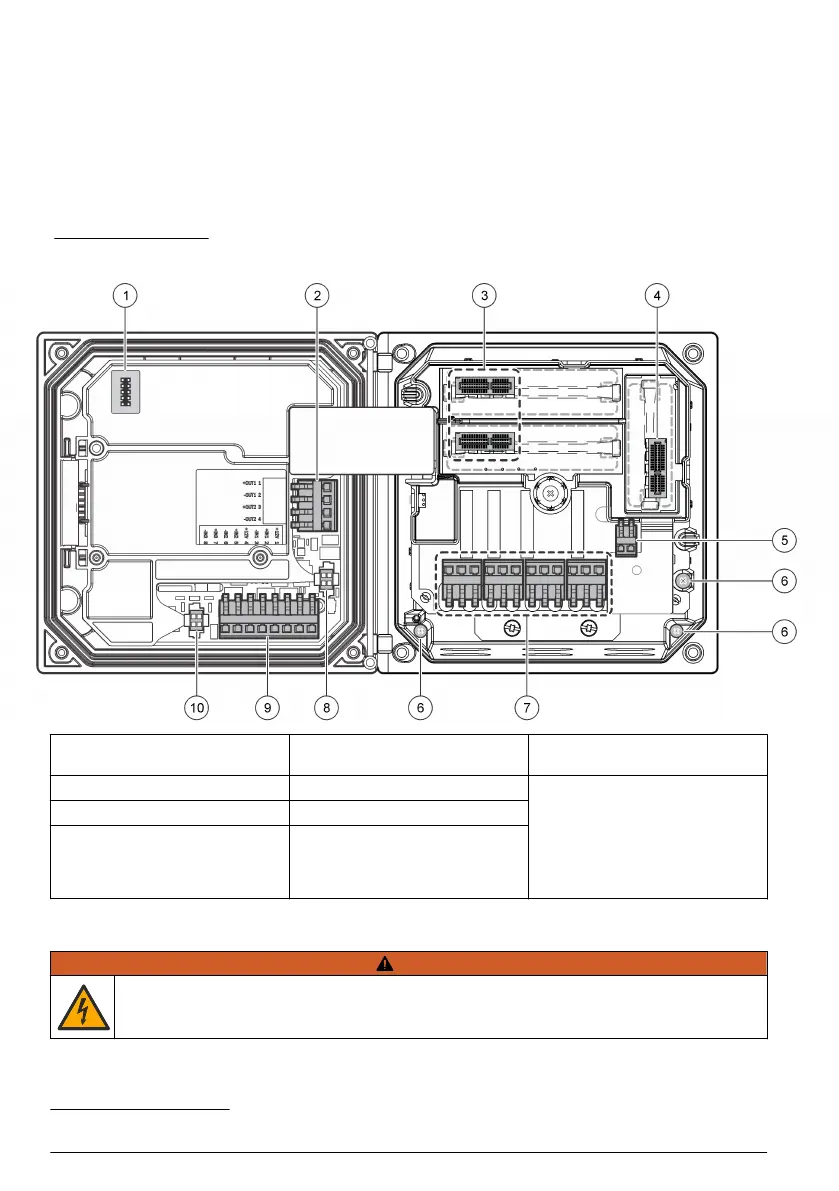

図 7 は高電圧防護壁を外したコントローラ内部の配線接続の概要を示しています。図の左側はコン
トローラ カバーの背面を示しています。
注
:
モジュールを取り付ける前にコネクタからコネクタ
キャップを外してください。
図 7 配線接続の概要
1 サービス ケーブルの接続 5 AC および DC 電源コネクタ
3
9 ディスクリート入力配線コネク
タ
3
2 4～20 mA 出力
3
6 接地端子 10 デジタルセンサコネクタ
3
3 センサ モジュール コネクタ 7 リレー接続
3
4 通信モジュールコネクタ
(Modbus、Profibus、HART、オ
プションの 4 ～ 20 mA モジュー
ルなど)
8 デジタル センサ コネクタ
3
4.6
電源用配線
警 告
感電の危険の可能性。電気の接続を行う際には、常に装置の電源は切ってください。
3
ターミナルはアクセス改善のために取り外すこともできます。
144
日本語
