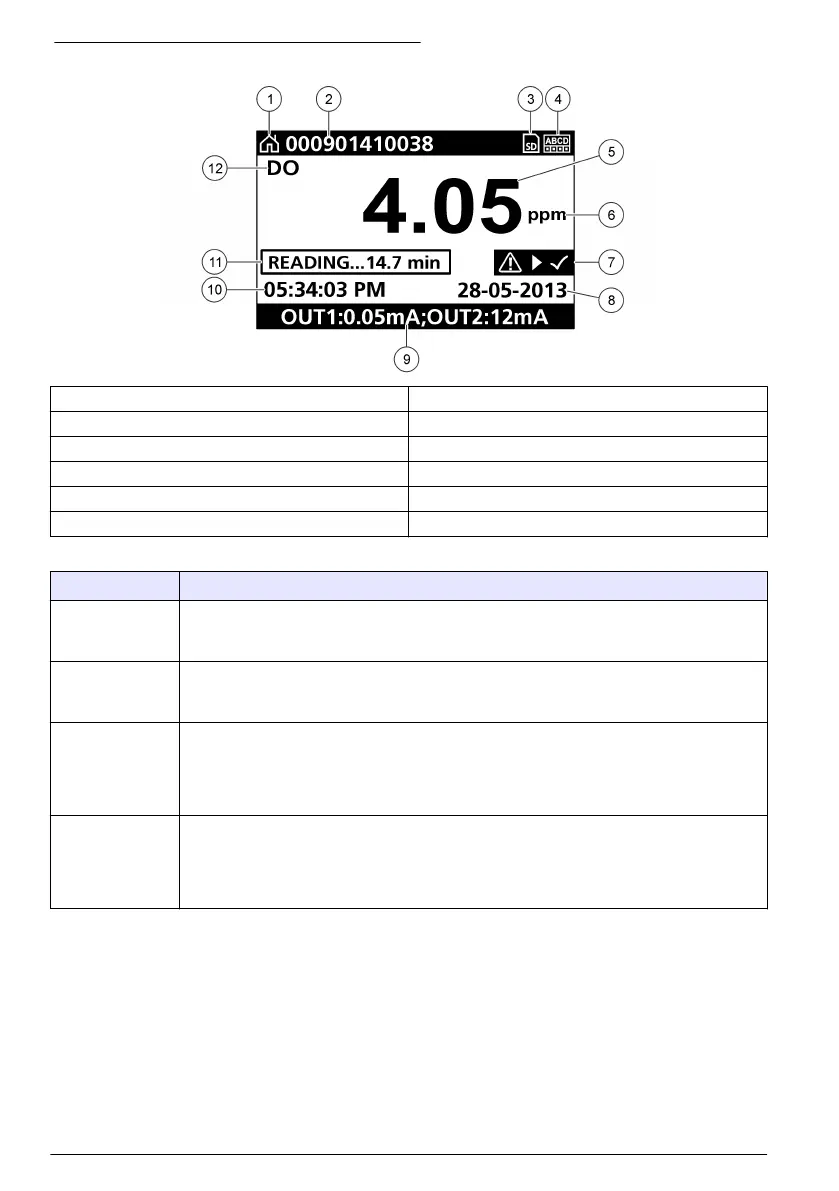

Figure 14 Exemple d'écran de mesure principal
1 Icône de l'écran d'accueil 7 Barre d'état d'avertissement
2 Repère du capteur 8 Date
3 Icône de la carte mémoire SD 9 Valeurs de sortie analogique
4 Voyant d'état du relais 10 Heure
5 Valeur de mesure 11 Barre de progression
6 Unité de mesure 12 Paramètre de mesure
Tableau 5 Description des icônes
Icône Description
Ecran d'accueil L'icône peut varier selon l'écran ou le menu affiché. Par exemple, si une carte SD est
installée, une icône de carte SD apparaît ici lorsque l'utilisateur est dans le menu
Configuration carte SD.
Carte mémoire SD L'icône apparaît seulement si une carte SD est dans le lecteur. Lorsqu'un utilisateur se
trouve dans le menu Configuration carte SD, cette icône apparaît dans l'angle supérieur
gauche de l'écran.
Avertissement Une icône d'avertissement se présente sous la forme d'un triangle comprenant un point
d'exclamation. Des icônes d'avertissement apparaissent à droite de l'affichage principal, en
dessous de la valeur de mesure. Appuyez sur la touche ENTER (Entrée), puis sélectionnez
l'appareil pour afficher tous les problèmes associés à cet appareil. L'icône d'avertissement
ne s'affiche plus lorsque tous les problèmes sont corrigés ou consultés.
Erreur Une icône d'erreur se présente sous la forme d'un cercle contenant un point d'exclamation.
Lorsqu'une erreur se produit, l'icône d'erreur et l'écran de mesure clignotent tour à tour dans
l'affichage principal. Pour consulter les erreurs, appuyez sur la touche MENU et sélectionnez
Diagnostics. Sélectionnez ensuite l'appareil pour consulter les problèmes associés à cet
appareil, le cas échéant.
5.2.1 Formats d'affichage supplémentaires
• A partir de l'écran de mesure principal, appuyez sur les touches fléchées HAUT et BAS pour
alterner entre les paramètres de mesure.
• A partir de l'écran de mesure principal, appuyez sur la touche fléchée DROITE pour passer à un
affichage partagé contenant un maximum de 4 paramètres de mesure. Appuyez sur la touche
fléchée DROITE pour inclure des mesures supplémentaires. Appuyez sur la touche fléchée
GAUCHE au besoin pour revenir à l'écran de mesure principal.
• A partir de l'écran de mesure principal, appuyez sur la touche fléchée GAUCHE pour passer à
l'interface graphique (voir la section Interface graphique à la page 51 pour définir les
