할 때 사용합니다. SD 인터페이스는 로그를 저장하고 소프트웨어를 업데이트할 때 사용할 수 있습니

다.

5.2

디스플레이

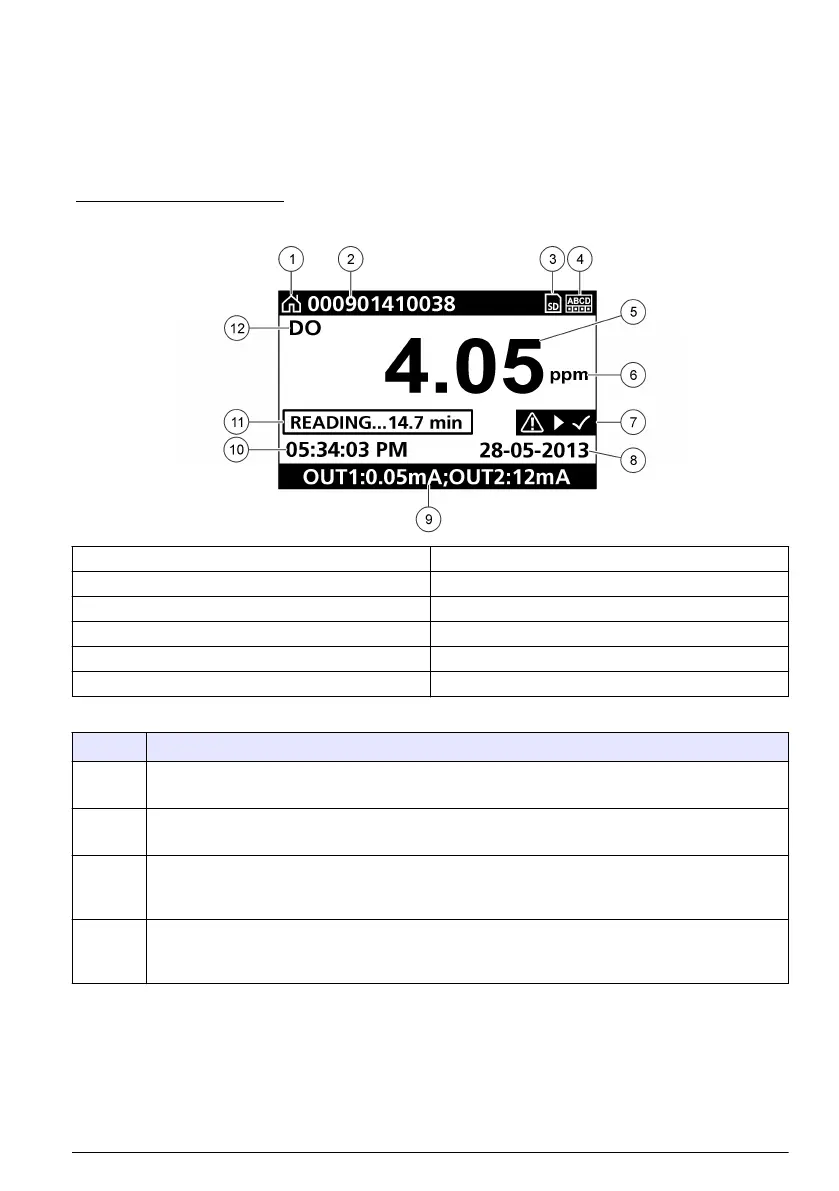

그림 14 에는 DO 센서가 컨트롤러에 연결된 메인 측정 화면의 예가 나와 있습니다.

전면 패널 표시 화면에는 센서 측정 데이터, 교정 및 구성 설정, 오류, 경고 및 기타 정보가 표시됩니다.

그림 14 메인 측정 화면의 예

1 홈 화면 아이콘 7 경고 상태 막대

2 센서 이름 8 날짜

3 SD 메모리 카드 아이콘 9 아날로그 출력값

4 릴레이 상태 표시기 10 시간

5 측정값 11 진행 막대

6 측정 단위 12 측정 파라미터

표 5 아이콘 설명

아이콘 설명

홈 화면 이 아이콘은 표시 화면이나 메뉴에 따라 달라질 수 있습니다. 예를 들어, SD 카드를 설치한 경우 사용

자가 SD 카드 설정 메뉴에 있으면 여기에 SD 카드 아이콘이 나타납니다.

SD 메모

리 카드

이 아이콘은 리더 슬롯에 SD 카드를 넣은 경우에만 나타납니다. 사용자가 SD 카드 설정 메뉴에 있으

면 이 아이콘이 상단 왼쪽에 나타납니다.

경고 경고 아이콘에는 삼각형 내부에 느낌표가 있습니다. 경고 아이콘은 측정값 아래에 있는 기본 디스플레

이의 오른쪽에서 나타납니다. ENTER(입력) 키를 누른 다음 기기를 선택하여 기기와 관련된 문제를 확

인합니다. 경고 아이콘은 모든 문제가 수정 또는 승인되면 표시되지 않습니다.

오류 오류 아이콘에는 원 내부에 느낌표가 있습니다. 오류가 발생하면 기본 디스플레이에 오류 아이콘과 측

정 화면이 번갈아 깜박입니다. 오류를 보려면 MENU(메뉴) 키를 누르고 Diagnostics(진단)를 선택합

니다. 그런 다음 해당 기기를 선택하여 기기와 관련된 문제를 확인합니다.

5.2.1

추가적인 디스플레이 형식

• 기본 측정 화면에서 UP(위쪽) 및 DOWN(아래쪽) 화살표 키를 눌러 측정 매개변수 사이를 전환합니

다.

• 기본 측정 화면에서 RIGHT(오른쪽) 화살표 키를 눌러 최대 4 개로 분할된 측정 매개변수 디스플레

이로 전환합니다. RIGHT(오른쪽) 화살표 키를 눌러 추가 측정을 포함합니다. 필요한 경우 LEFT(왼

쪽) 화살표 키를 눌러 기본 측정 화면으로 돌아갑니다.

한글

179
