Hach sc200 Basic User Manual

4.7 Alarmes e relés
O controlador vem equipado com quatro relés de pólo único desenergizados com 100 - 250 VCA,
50/60 Hz e resistência máxima de 5 amp. Os contatos são classificados como 250 VCA com
resistência máxima de 5 amp para o controlador energizado por CA e como 24 VCC com resistência
máxima de 5A para controlador energizado por CC. Os relés não foram classificados para cargas
indutivas.

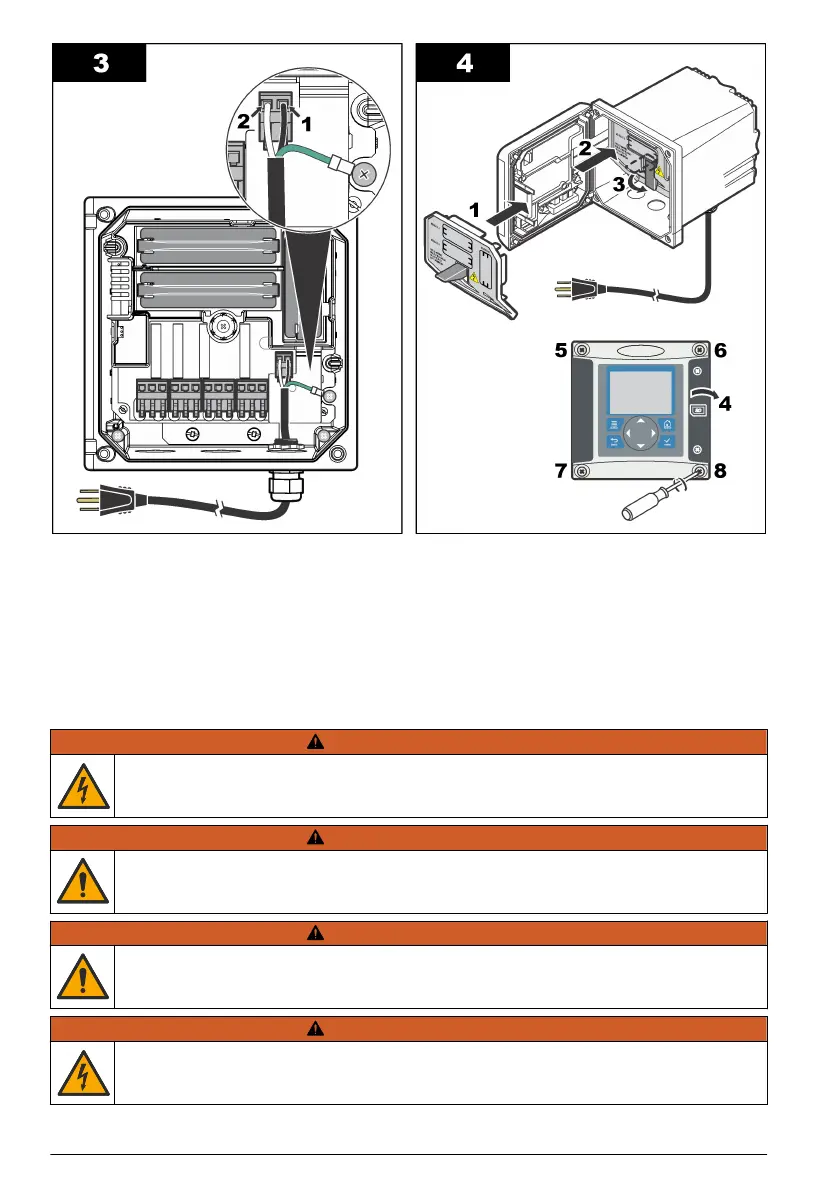

4.8 Fiação para relés
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Desconecte sempre a energia do instrumento quando efetuar as
conexões elétricas.
A D V E R T Ê N C I A
Perigo potencial de incêndio. Os contatos do relé são classificados como 5A e não são unidos. Cargas
externas conectadas aos relés devem ter dispositivos de limitação para limitar a corrente a < 5A.
A D V E R T Ê N C I A
Perigo potencial de incêndio. Não altere com frequência as conexões de relés ou fios do jumper nas
conexões elétricas principais dentro do instrumento.
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Para manter as taxas ambientais NEMA/IP da carcaça, use apenas
conexões de conduíte e tubos de cabos classificados para pelo menos como NEMA 4X/IP66 para
rotear cabos no instrumento.
Controladores com energização de linha CA (100—250 V)
96
Português

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
