A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Os controladores com energização por linhas de CA (115 V – 230 V)
foram desenvolvidos para conexões de relé com circuitos de linhas de CA (ou seja, voltagens
superiores a 16 V-RMS, 22,6 V-PEAK ou 35 VCC).
O compartimento de fiação não foi projetado para conexões com voltagem superior a 250 VCA.
Controladores com energização de 24 VCC
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Os controladores com energização de 24 V foram desenvolvidos
para conexões de relé com circuitos de baixa voltagem (ou seja, voltagens inferiores a 16 V-RMS,
22,6 V-PEAK ou 35 VCC).
Os relés do controlador de 24 VCC foram desenvolvidos para conexão com circuitos de baixa
tensão (ou seja, tensões inferiores a 30 V-RMS, 42,2 V-PEAK ou 60 VCC). O compartimento de
fiação não foi projetado para conexões com voltagens acima desses níveis.
O conector do relé aceita fios de 0,82 a 1,31 mm
2
(18 a 16 AWG) (conforme determinado pela
aplicação de carga). Calibragem de fio menor do que 18 AWG não é recomendada. Verifique que o
isolamento dos cabos elétricos utilizados em campo atende a 80 °C (176 °F) minimamente.
Os contatos do relé NO (Normally Open) e COM (Common) serão conectados quando um alarme ou
outra condição estiver ativa. Os contatos do relé NC (Normally Closed) e COM serão conectados
quando um alarme ou outra condição estiver inativa (a menos que Segurança contra falha esteja
definida como Sim) ou quando a energia for removida do controlador.

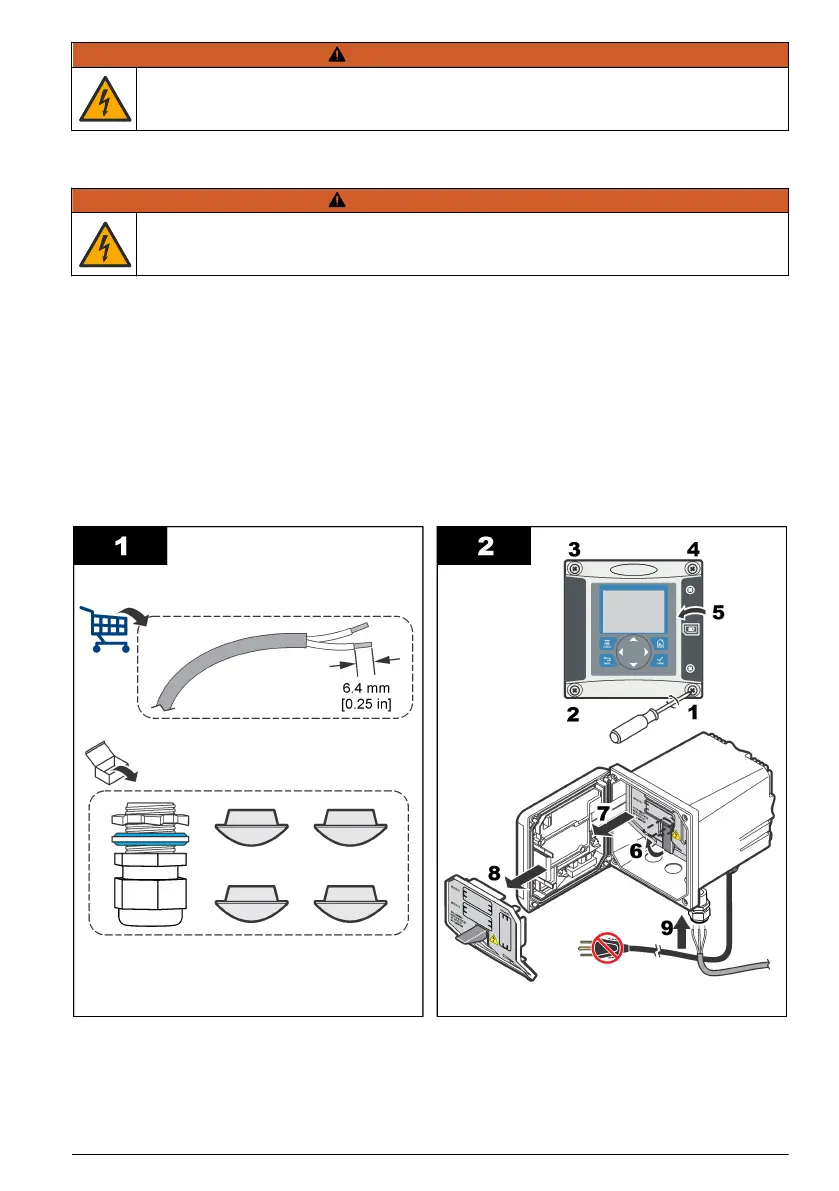

A maioria das conexões de relé usam terminais NO e COM ou terminais NC e COM As etapas de
instalação identificadas mostram a conexão com terminais NO e COM.
Português 97
