製品概要

コントローラはセンサ測定やその他のデータを表示し、アナログおよびデジタルデータの送信が可能

で、出力とリレーを通して他のデバイスと相互に作用してコントロールすることができます。出力、

リレーおよびセンサモジュールはコントローラの前面にあるユーザーインターフェースを通して設

定および校正されます。

図 1 は製品のコンポーネントを示します。コンポーネントはコントローラの構成に応じて変わりま

す。部品が損傷していたり、なくなっている場合はメーカーにお問合せください。

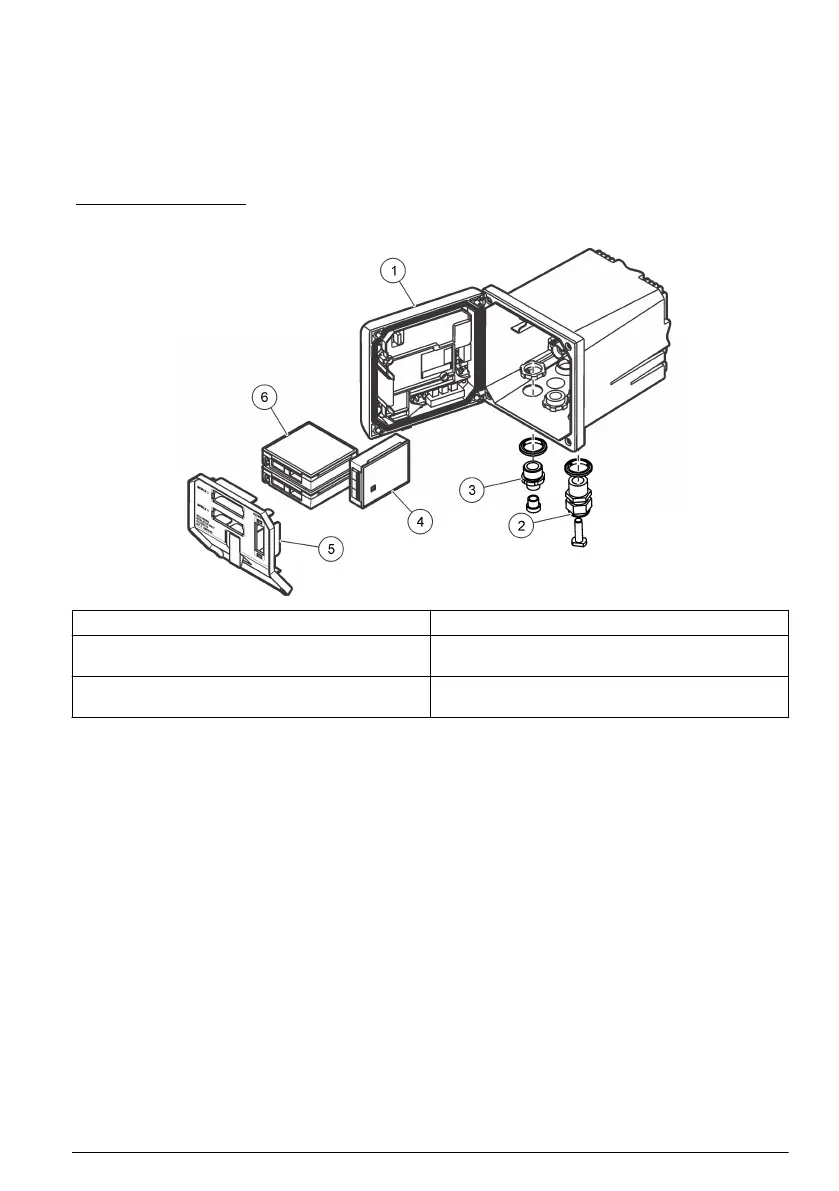

図 1 システム構成部品

1 コントローラ 4 ネットワークモジュール(オプション)

2 張力のがし具(コントローラのバージョンによって

はオプション)

5 高電圧防護壁

3 デジタル接続金具 (コントローラのバージョンによ

ってはオプション)

6 センサモジュール(オプション)

3.2.1

センサとセンサモジュール

コントローラは 1 つの通信モジュールと共に、最大 2 つのセンサモジュール、または 2 つのデジタ

ルセンサまでを受け付けます(コントローラの構成による)。1 つのデジタルセンサと 1 つのセンサ

モジュールを組合せてインストール可能です。さまざまなセンサをセンサモジュールに配線可能で

す。センサ配線情報は個別のセンサマニュアルおよび個別のモジュールのユーザー説明書で与えら

れます。

3.2.2

リレー、出力および信号

コントローラは、4 つの設定可能リレースイッチと 2 つのアナログ出力を備えています。オプション

のアナログ出力モジュールでは、アナログ出力数を 5 まで増やすことが可能です。

3.2.3

デバイススキャン

2 つの例外を除いて、電源オン時にコントローラはユーザー入力のない接続されたデバイスがないか

自動的にスキャンします。最初の例外は初めて使用する前にコントローラの電源がオンになった場

合です。2 番目の例外はコントローラの構成がそのデフォルト値に設定されてコントローラの電源

がオンになった後です。両方の場合とも、コントローラは最初に言語、日付および時間の編集画面を

表示します。入力した言語、日付、時間が設定されると、コントローラはデバイスのスキャンを実行

します。コントローラの電源がすでにオンのときにデバイスをスキャンする方法については、デジタ

ル sc センサの接続 152 ページを参照してください。
