Hach sc200 Basic User Manual

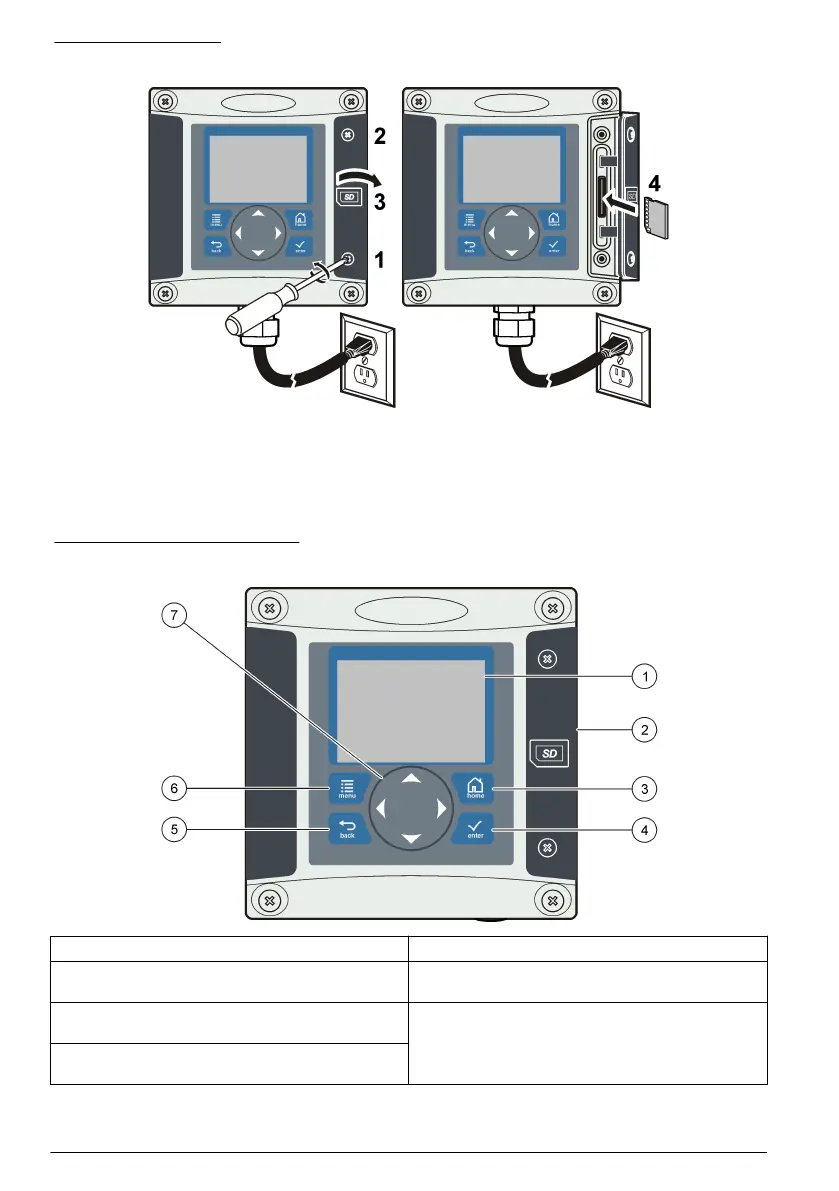

그림 12 SD 카드 설치
섹션 5 사용자 인터페이스 및 탐색
5.1
사용자 인터페이스
키패드에는 그림 13 에 나타낸 것과 같이 4 개의 메뉴 키와 4 개의 방향키가 있습니다.
그림 13 키패드 및 전면 패널 개요
1 장치 디스플레이 5 BACK 키. 메뉴 구조에서 한 레벨 뒤로 이동합니다.
2 SD 메모리 카드 슬롯용 커버 6 MENU 키. 다른 화면 및 하위 메뉴에서 설정 메뉴로
이동합니다.
3 HOME 키. 다른 화면 및 하위 메뉴에서 메인 측정 화
면으로 이동합니다.
7 방향 키. 메뉴를 탐색하고 설정을 변경하고 자릿수를
증가 또는 감소시킬 때 사용합니다.
4 ENTER 키. 입력 값, 업데이트 또는 표시 메뉴 옵션
을 수용합니다.
키패드를 사용하여 전면 패널에서, 그리고 디스플레이 화면에서 입력과 출력을 설정 및 구성합니다.
이 사용자 인터페이스는 입력과 출력을 설정 및 구성하고 로그 정보와 계산값을 생성하며 센서를 교정
178
한글

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
