4. Faça as conexões usando fio de par trançado blindado e conecte a blindagem da extremidade
do componente controlado ou da extremidade da malha de controle.
• Não conecte a blindagem em ambas as extremidades do cabo.
• O uso um cabo sem blindagem pode resultar em emissão de frequências de rádio ou níveis de
suscetibilidade maiores do que o permitido.
• A resistência máxima da malha é 500 ohm.
5. Feche a tampa do controlador e aperte os parafusos.
6. Configure as saídas no controlador.

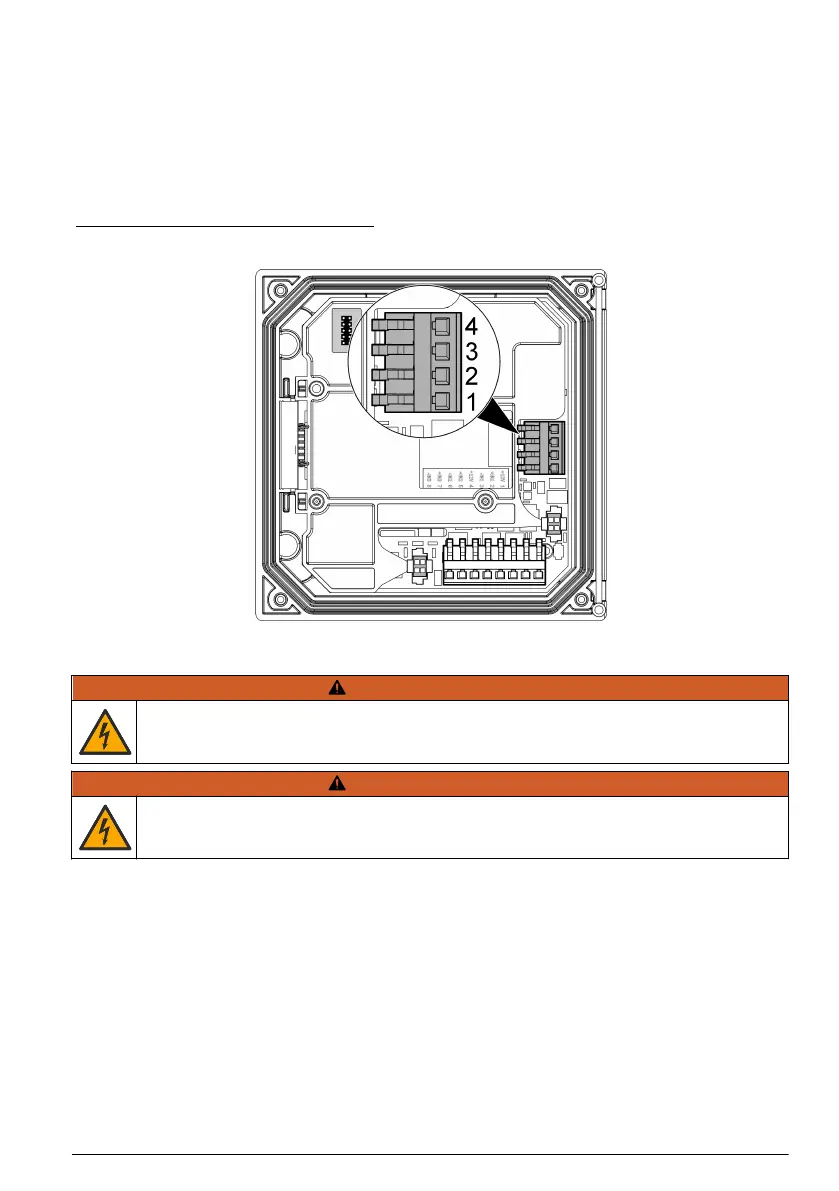

Figura 8 Conexões de saída analógica
4.10 Conexões de fiação de entrada separadas
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Desconecte sempre a energia do instrumento quando efetuar as
conexões elétricas.
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Para manter as taxas ambientais NEMA/IP da carcaça, use apenas
conexões de conduíte e tubos de cabos classificados para pelo menos como NEMA 4X/IP66 para
rotear cabos no instrumento.
Três entradas separadas são fornecidas para entradas de fechamento de interruptor ou entradas de
voltagem de nível lógico. Faça as conexões de fiação e defina as configurações do jumper no
controlador, conforme mostrado em Figura 9, Tabela 4 e Figura 10.
Observação: a Figura 9 mostra a parte posterior da tampa do controlador e não a parte interior do compartimento
do processador principal.
Português
99
