Hach sc200 Basic User Manual

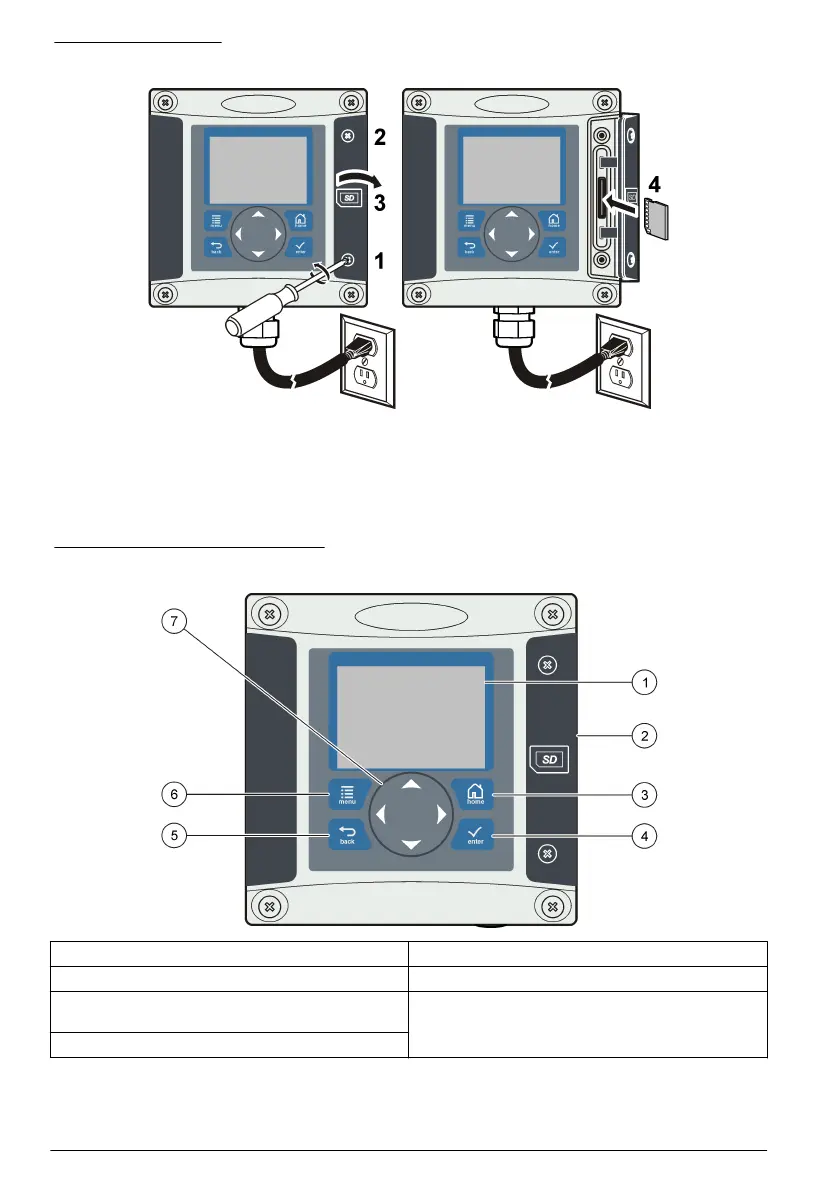

รูปที่ 12 การติดตั้งการ์ด SD
หัวข้อที่ 5 อินเทอร์เฟซผู้ใช้และโครงสร้างเมนู
5.1
การตั้งค่า
แป้นกดมีปุ่มเมนูสี่ปุ่ม และปุ่มกำหนดทิศทางสี่ปุ่มตามภาพใน รูปที่ 13
รูปที่ 13 ภาพรวมแป้นกดและแผงควบคุมด้านหน้า
1 หน้าจอแสดงรายการ 5 ปุ่ม BACK ย้อนกลับไปหนึ่งลำดับของโครงสร้างเมนู
2 ฝาครอบสล็อตเมมโมรี่ Secure Digital Memory 6 ปุ่ม MENU ไปที่เมนู Settings จากหน้าจอหรือเมนูย่อยอื่น
3 ปุ่ม HOME ไปที่หน้าจอ Main Measurement จากหน้าจอและ
เมนูย่อยอื่น ๆ
7 ปุ่มทิศทาง ใช้เพื่อไล่รายการเมนูต่าง ๆ เปลี่ยนแปลงค่า เพิ่มหรือลดค่า
4 ปุ่ม ENTER ตอบรับค่าที่กรอก อัพเดตหรือตัวเลือกเมนูที่ปรากฏขึ้น
สัญญาณขาเข้าและขาออกจะถูกกำหนดค่าและปรับโครงร่างผ่านแผงควบคุมด้านหน้าโดยใช้แป้นกดและหน้าจอการแสดงผล อินเทอร์เฟซผู้ใช้
นี้ใช้เพื่อติดตั้งและกำหนดค่าสัญญาณขาเข้าและขาออก จัดทำข้อมูลบันทึกปฏิบัติการ และค่าที่คำนวณได้ รวมทั้งปรับเทียบเซ็นเซอร์ อินเท
อร์เฟซ SD สามารถใช้เพื่อบันทึกข้อมูลปฏิบัติการและอัพเดตซอฟต์แวร์
202
ไทย

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
