5.2
จอแสดงผล

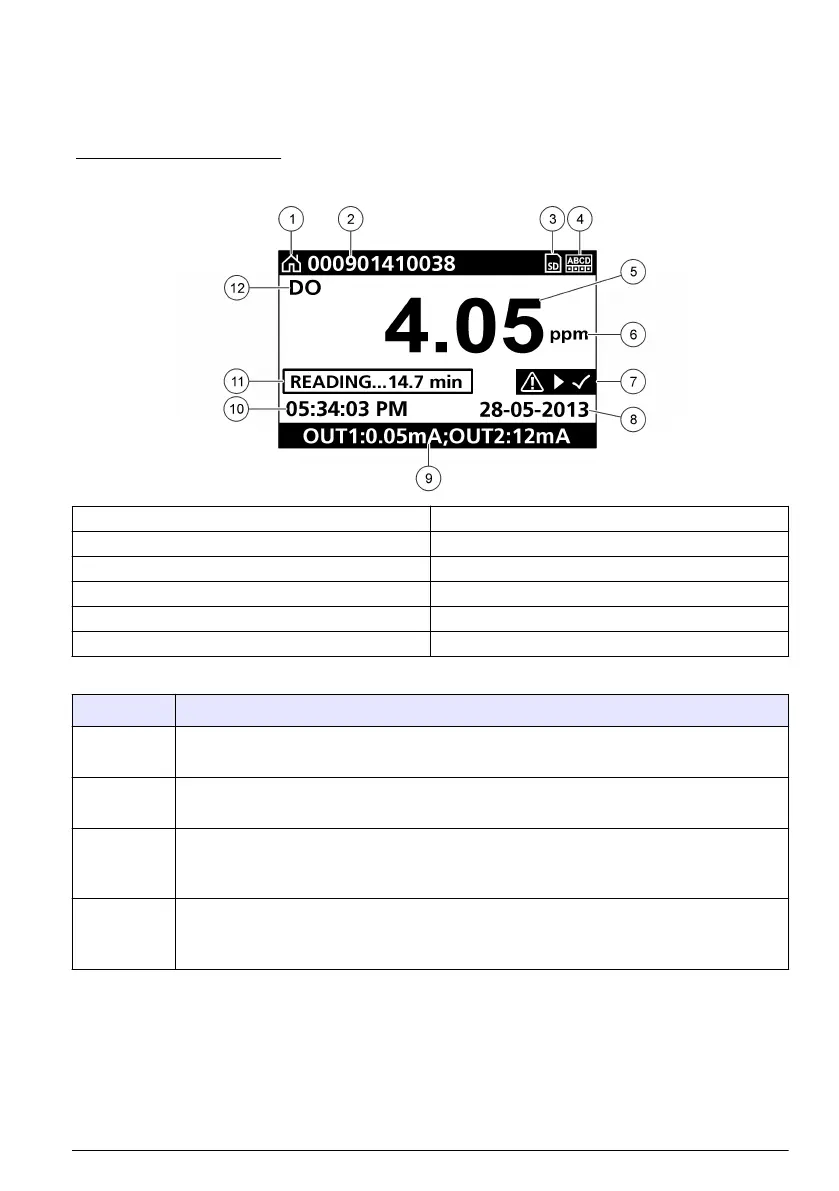

รูปที่ 14 แสดงตัวอย่างหน้าจอตรวจวัดหลักขณะเชื่อมต่อเซ็นเซอร์ DO เข้ากับชุดควบคุม
หน้าจอแสดงผลด้านหน้าแสดงข้อมูลการตรวจวัดของเซ็นเซอร์ ค่าการปรับเทียบและกำหนดโครงร่าง ข้อผิดพลาด คำเตือนและข้อมูลอื่น ๆ
รูปที่ 14 ตัวอย่างหน้าจอตรวจวัดหลัก
1 ไอคอนหน้าจอหลัก 7 แถบการแจ้งเตือนสถานะ
2 ชื่อเซ็นเซอร์ 8 วันที่
3 ไอคอนการ์ดหน่วยความจำ SD 9 ค่าเอาต์พุตอะนาล็อก
4 สัญลักษณ์แสดงสถานะรีเลย์ 10 เวลา
5 ค่าการตรวจวัด 11 แถบความคืบหน้า
6 ยูนิตการวัด 12 พารามิเตอร์การตรวจวัด
ตาราง 5 คำอธิบายไอคอน
ไอคอน คำอธิบาย
หน้าจอหลัก ไอคอนอาจแตกต่างกันไปขึ้นอยู่กับหน้าจอหรือเมนูที่ปรากฏขึ้น เช่น ในกรณีที่ใช้การ์ด SD ไอคอนการ์ด SD จะปรากฏขึ้นที่นี่เมื่อผู้
ใช้อยู่ในเมนู SD Card Setup
การ์ดหน่วยความจำ
SD
ไอคอนนี้จะปรากฏขึ้นก็ต่อเมื่อการ์ด SD อยู่ในสล็อตอ่านการ์ด ขณะผู้ใช้อยู่ในเมนู SD Card Setup ไอคอนนี้จะปรากฏขึ้นที่มุม
ด้านซ้ายบน
คำเตือน ไอคอนเตือนจะมีเครื่องหมายอัศเจรีย์อยู่ในรูปสามเหลี่ยม ไอคอนการแจ้งเตือนจะปรากฏทางด้านขวาของหน้าจอหลักใต้ค่าการวัด กด
แป้น ENTER จากนั้นเลือกอุปกรณ์ที่จะดูปัญหาใดๆ ที่เกี่ยวกับอุปกรณ์นั้น จะไม่แสดงไอคอนการแจ้งเตือนอีกต่อไป เมื่อปัญหา
ทั้งหมดได้รับการแก้ไข หรือเป็นที่รับทราบแล้ว
ข้อผิดพลาด ไอคอนข้อผิดพลาดจะมีเครื่องหมายอัศเจรีย์ในรูปวงกลม เมื่อเกิดข้อผิดพลาดขึ้น ไอคอนข้อผิดพลาดและหน้าจอตรวจวัดจะกะพริบซ้ำ
ไปมาที่หน้าจอหลัก เพื่อดูข้อผิดพลาด ให้กดแป้นเมนูแล้วเลือกวินิจฉัย จากนั้นเลือกอุปกรณ์ เพื่อดูปัญหาใดๆ ที่เกี่ยวกับอุปกรณ์ดัง
กล่าว
5.2.1
รูปแบบการแสดงผลเพิ่มเติม
• จากหน้าจอตรวจวัดหลัก กดแป้นลูกศรขึ้น และ ลงเพื่อสลับระหว่างพารามิเตอร์การวัด
• จากหน้าจอตรวจวัดหลัก กดแป้นลูกศรขวาเพื่อสลับไปที่การแบ่งหน้าจอแสดงพารามิเตอร์การวัดสูงสุด 4 อย่าง กดแป้นลูกศรขวาเพื่อรวม
การวัดเพิ่มเติม กดแป้นลูกศรซ้ายตามต้องการเพื่อกลับสู่หน้าจอการตรวจวัดหลัก
• จากหน้าจอการตรวจวัดหลัก กดแป้นลูกศรซ้ายเพื่อสลับไปยังการแสดงผลแบบกราฟิก (โปรดดูการแสดงผลกราฟิก ในหน้า 204 ใน
การกำหนดพารามิเตอร์) กดแป้นลูกศรขึ้นและลงเพื่อสลับระหว่างกราฟการวัด
