1. เปิดฝาครอบชุดควบคุม
2. สอดสายตามแนวของตัวคลายล็อค
3. ปรับสายตามความจำเป็น จากนั้นปรับแน่นตัวคลายล็อค
4. ทำการเชื่อมต่อกับสายหุ้มเกลียวคู่และต่อกับปลอกหุ้มที่ปลายส่วนประกอบควบคุมหรือที่ปลายวงจรควบคุม
• ห้ามต่อปลอกหุ้มที่ปลายทั้งสองด้านของสาย
• การใช้สายที่ไม่มีปลอกหุ้มอาจทำให้เกิดการแพร่ของสัญญาณวิทยุหรือส่งผลให้ระดับการต้านสัญญาณรบกวนสูงกว่าที่อนุญาต
• ความต้านทานสูงสุดของวงจรคือ 500 โอห์ม
5. ปิดฝาครอบชุดควบคุมและขันแน่นสกรูฝาครอบ
6. กำหนดโครงร่างสัญญาณขาออกสำหรับชุดควบคุม

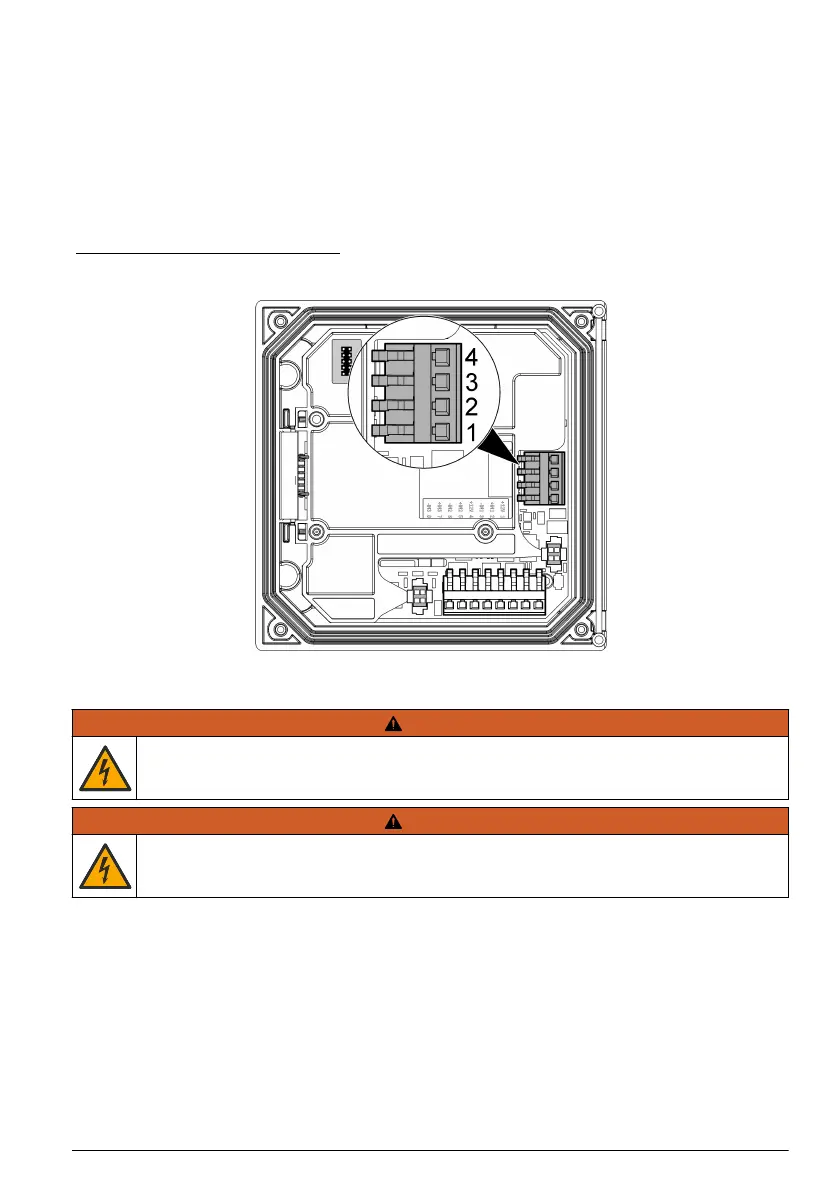

รูปที่ 8 การเชื่อมต่อช่องสัญญาณอะนาล็อกขาออก
4.10
การเชื่อมต่อสายไฟอินพุตแบบแยก
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต ปลดสายไฟจากตัวอุปกรณ์เสมอเมื่อต้องมีการเชื่อมต่อกับระบบไฟฟ้า
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต เพื่อให้ได้มาตรฐานด้านสิ่งแวดล้อมของ NEMA/IP สำหรับเคสเครื่อง ให้ใช้อุปกรณ์ติดตั้งและเคเบิลแกลนด์
เฉพาะที่ได้มาตรฐาน NEMA 4X/IP66 เพื่อเดินสายต่อเข้ากับอุปกรณ์
มีสามอินพุตแบบแยกสำหรับอินพุตปิดสวิตช์ หรืออินพุตแรงดันไฟระดับตรรกะ ให้ทำการเชื่อมต่อสายไฟและกำหนดการตั้งค่าจัมเปอร์ให้ชุด
ควบคุมตามที่แสดงในรูปที่ 9, ตาราง 4 และ รูปที่ 10
บันทึก: รูปที่ 9 แสดงด้านหน้าของฝาครอบชุดควบคุม ไม่รวมด้านในของส่วนประกอบของชุดควบคุมหลัก
