Hach sc200 Basic User Manual

4.9
การเชื่อมต่อสัญญาณอะนาล็อกขาออก
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต ปลดสายไฟจากตัวอุปกรณ์เสมอเมื่อต้องมีการเชื่อมต่อกับระบบไฟฟ้า
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต เพื่อให้ได้มาตรฐานด้านสิ่งแวดล้อมของ NEMA/IP สำหรับเคสเครื่อง ให้ใช้อุปกรณ์ติดตั้งและเคเบิลแกลนด์
เฉพาะที่ได้มาตรฐาน NEMA 4X/IP66 เพื่อเดินสายต่อเข้ากับอุปกรณ์

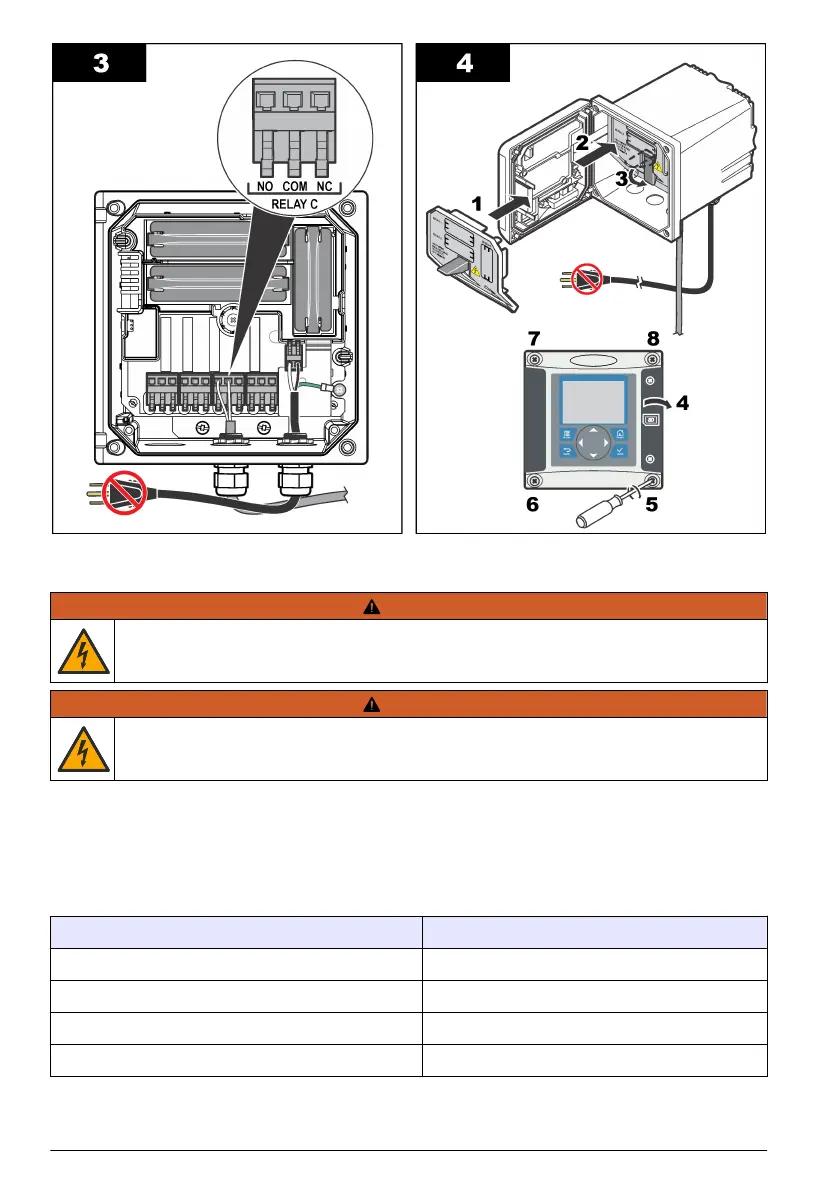

มีช่องสัญญาณอะนาล็อกขาออกแยกกันสองตัว (1 และ 2) (รูปที่ 8) ช่องสัญญาณขาออกดังกล่าวใช้สำหรับจ่ายสัญญาณอะนาล็อกหรือเพื่อ
ควบคุมอุปกรณ์ต่อพ่วงอื่น ๆ
ต่อสายเข้ากับชุดควบคุมตามที่แสดงใน รูปที่ 8 และ ตาราง 3
บันทึก: รูปที่ 8 แสดงด้านหน้าของฝาครอบชุดควบคุม ไม่รวมด้านในของส่วนประกอบของชุดควบคุมหลัก
ตาราง
3 การเชื่อมต่อช่องสัญญาณขาออก
สายเครื่องบันทึก ตำแหน่งแผงวงจร
สัญญาณขาออก 2–
4
สัญญาณออก 2+
3
สัญญาณขาออก 1–
2
สัญญาณออก 1+
1
198 ไทย

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
