Hach sc200 Basic User Manual

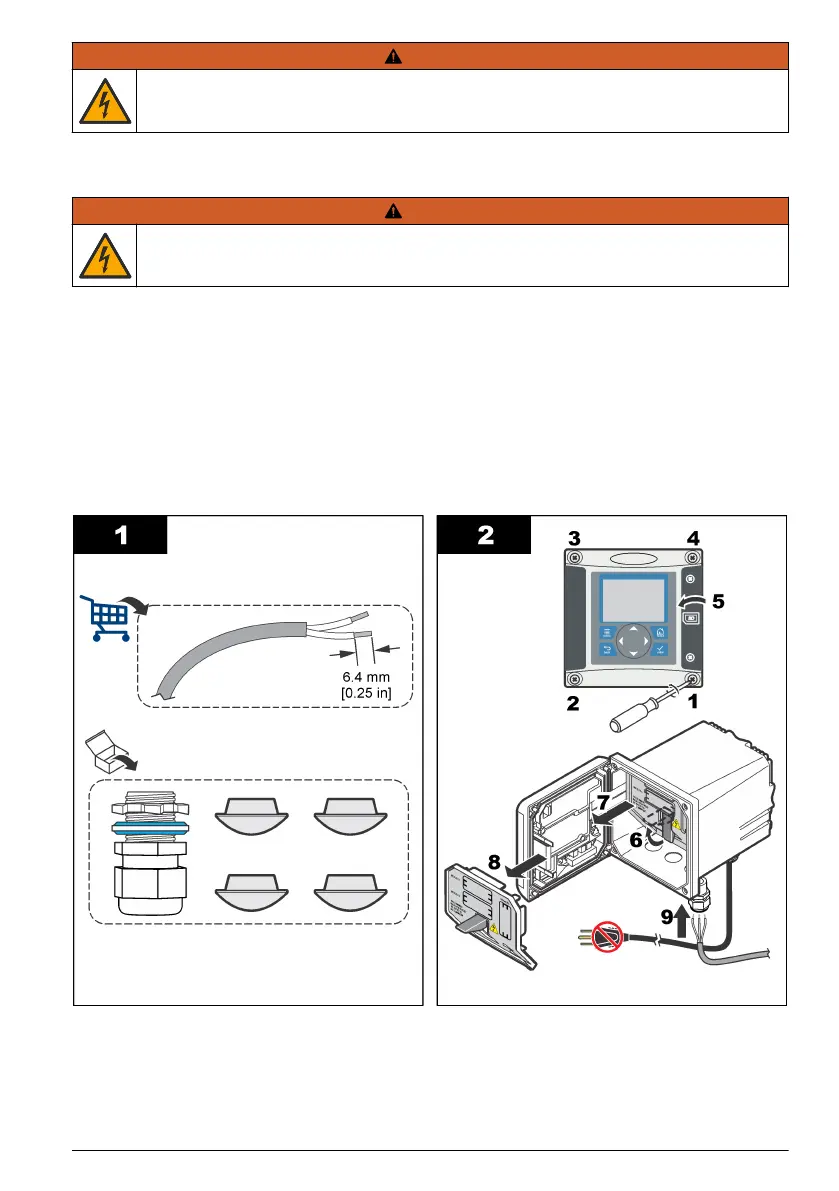

ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต ชุดควบคุม พลังงานหลัก AC (115 V-230 V) ถูกออกแบบมาสำหรับการเชื่อมต่อรีเลย์เข้ากับวงจร AC หลัก
(เช่น แรงดันไฟฟ้าสูงกว่า 16 V-RMS, 22.6 V-PEAK หรือ 35 VDC)
ส่วนประกอบในการต่อสายไม่ได้ออกแบบมาสำหรับการเชื่อมต่อภายใต้แรงดันไฟฟ้าเกินกว่า 250 VAC
ชุดควบคุมระบบ 24 VDC
ค ำ เ ตื อ น
อาจเกิดอันตรายจากไฟฟ้าช็อต ชุดควบคุม พลังงาน 24V ถูกออกแบบมาสำหรับการเชื่อมต่อรีเลย์เข้ากับวงจรแรงดันไฟฟ้าต่ำ (เช่น แรงดัน
ไฟฟ้าต่ำกว่า 16 V-RMS, 22.6 V-PEAK หรือ 35 VDC)
รีเลย์ชุดควบคุม 24 VDC ออกแบบมาสำหรับเชื่อมต่อกับวงจรแรงดันไฟต่ำ (เช่น ต่ำกว่า 30 V-RMS, 42.2 V-PEAK หรือ
60 VDC) ส่วนประกอบในการเชื่อมต่อไม่ได้ออกแบบมาสำหรับการเชื่อมต่อที่แรงดันไฟฟ้าเกินกว่าระดับที่แจ้ง
ขั้วต่อรีเลย์รองรับสายขนาด 0.82 ถึง 1.31 มม.
2
(18 ถึง 16 AWG) (พิจารณาตามโหลด). ไม่แนะนำให้ใช้สายไฟขนาดต่ำกว่า
18 AWG โปรดตรวจสอบให้แน่ใจว่าฉนวนสายไฟทนความร้อนได้อย่างน้อย 80 °C (176 °F)
หน้าต่อรีเลย์ Normally Open (NO) และ Common (COM) จะทำการเชื่อมต่อเมื่อสัญญาณเตือนหรือเงื่อนไขใด ๆ ถูกสั่งการ หน้า
ต่อรีเลย์ Normally Closed (NC) และ Common จะทำการเชื่อมต่อเมื่อสัญญาณเตือนหรือเงื่อนไขใด ๆ ไม่ถูกสั่งการ (ยกเว้นใน
กรณีที่ตั้งค่า Fail Safe เป็น Yes) หรือในกรณีที่ตัดระบบไฟจากชุดควบคุม
การเชื่อมต่อรีเลย์ส่วนใหญ่ใช้ขั้วแบบ NO และ COM หรือขั้ว NC และ COM ขั้นตอนการติดตั้งตามลำดับที่แสดงเป็นการเชื่อมต่อ
สำหรับขั้ว NO และ COM
ไทย 197

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
