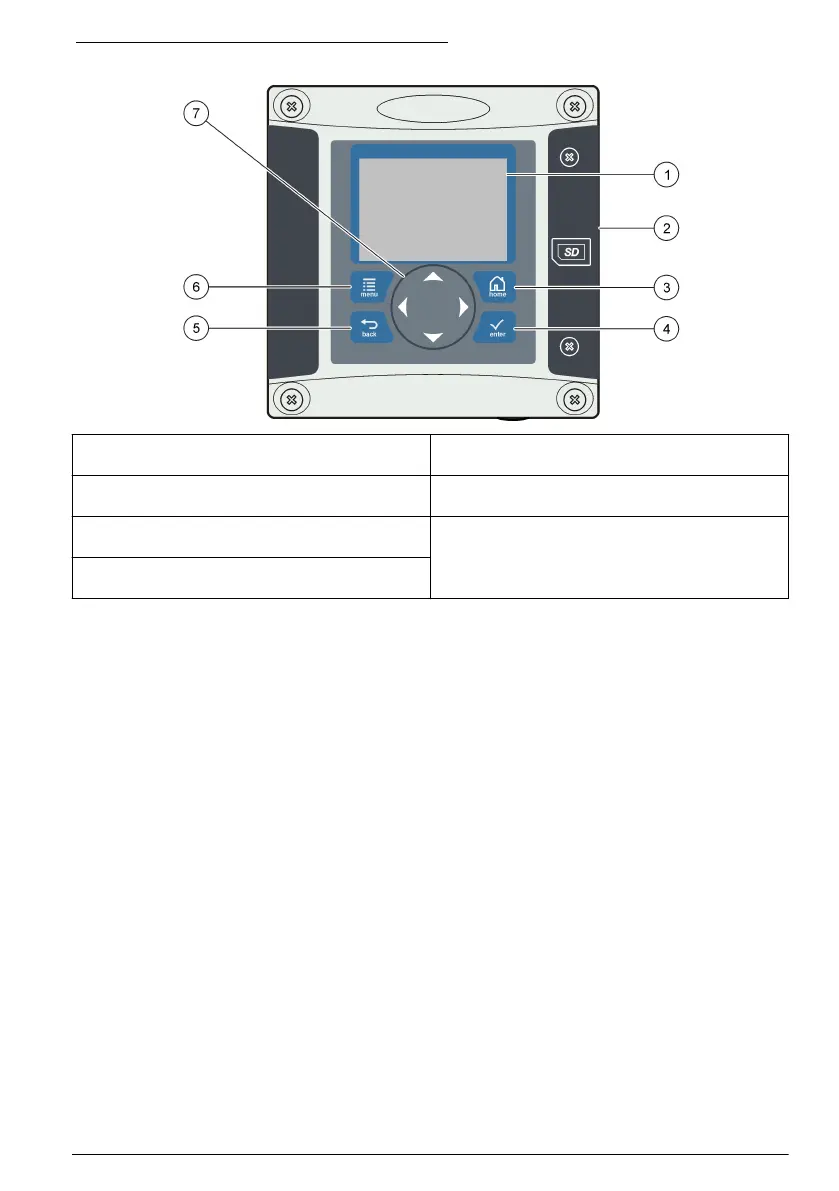

Figura 13 Visão geral do teclado e painel frontal
1 Mostrador do instrumento 5 Tecla VOLTAR. Retorna um nível na estrutura do
menu.
2 Tampa do compartimento do cartão SD 6 Tecla MENU. Vai para o Menu de configurações a
partir de outras telas e outros submenus.
3 Tecla HOME. Acessa a tela Medidas principais a
partir de outras telas e outros submenus.
7 Teclas direcionais. Usadas para navegar pelos
menus, alterar as configurações e aumentar ou
diminuir dígitos.
4 Tecla ENTER. Aceita valores digitados,
atualizações ou opções de menu exibidas.
As entradas e saídas são definidas e configuradas através do painel frontal usando o teclado e a
tela do visor. Essa interface de usuário é usada para definir e configurar entradas e saídas, criar
informações de logs e valores calculados e calibrar sensores. A interface do SD pode ser usada
para salvar logs e atualizar o software.
5.2 Tela
A Figura 14 mostra um exemplo da tela de medidas principais com um sensor DO conectado ao
controlador.
A tela do visor do painel frontal mostra os dados de medição do sensor, as configurações de
calibração e definição, erros, advertências e outras informações.
Português
103

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
