Hach sc200 - 4.10 离散输入接线

4.10
离散输入接线
警 告
可能存在电击致命危险。进行任何电气连接时，请务必断开仪器的电源。
警 告
可能存在电击致命危险。为了保持外壳的 NEMA/IP 环境防护等级，仅限使用至少为 NEMA 4X/IP66 防
护等级的导线管配件和电缆衬垫，以将电缆接入仪器。
开关关闭输入或三个离散输入按照 图 9、表 4 和 图 10 连接电线并将跳线设置配置到控制器。
注： 图 9 显示控制器盖的背部，而不是主控制器室的内部。

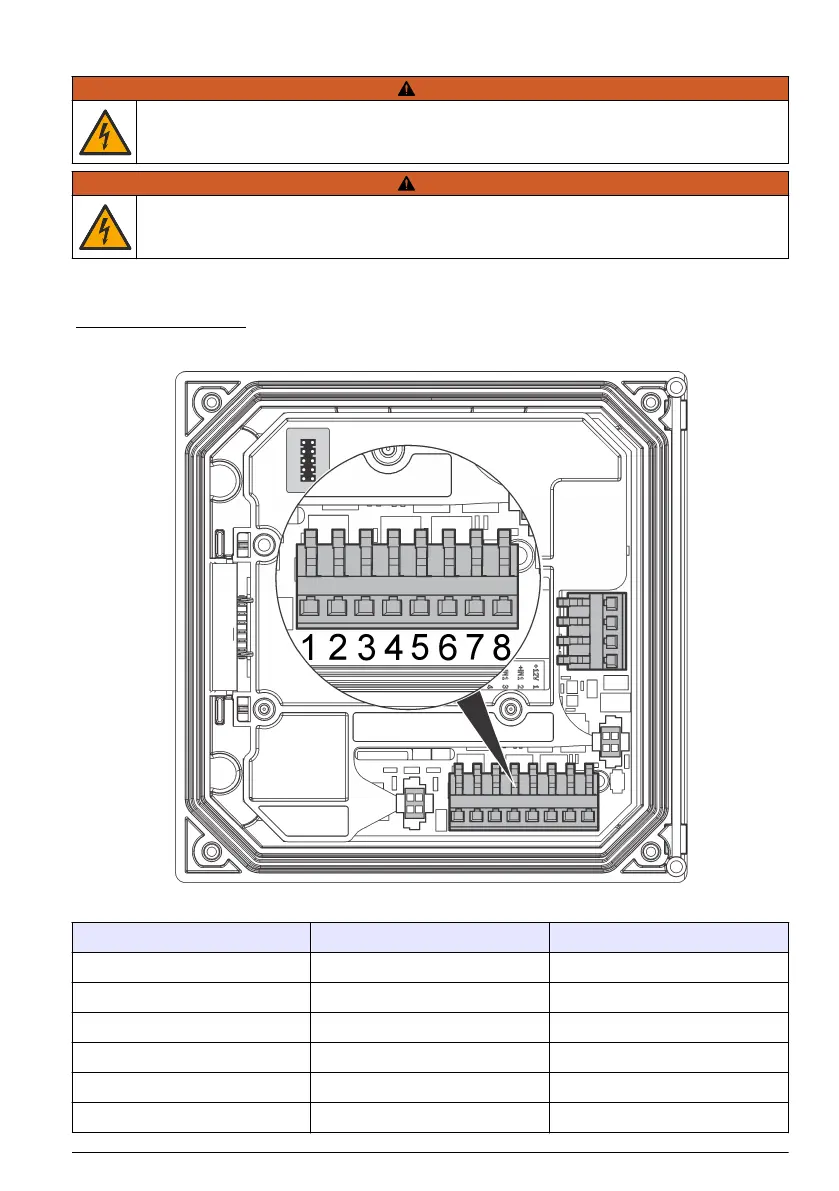

图 9 离散输入电线连接
表 4 输入连接
离散输入 接头位置 - 开关输入 接头位置 - 电压输入
输入 1+
3 2
输入 1-
2 3
输入 2+
6 5
输入 2-
5 6
输入 3+
8 7
输入 3-
7 8
