Hach sc200 Basic User Manual

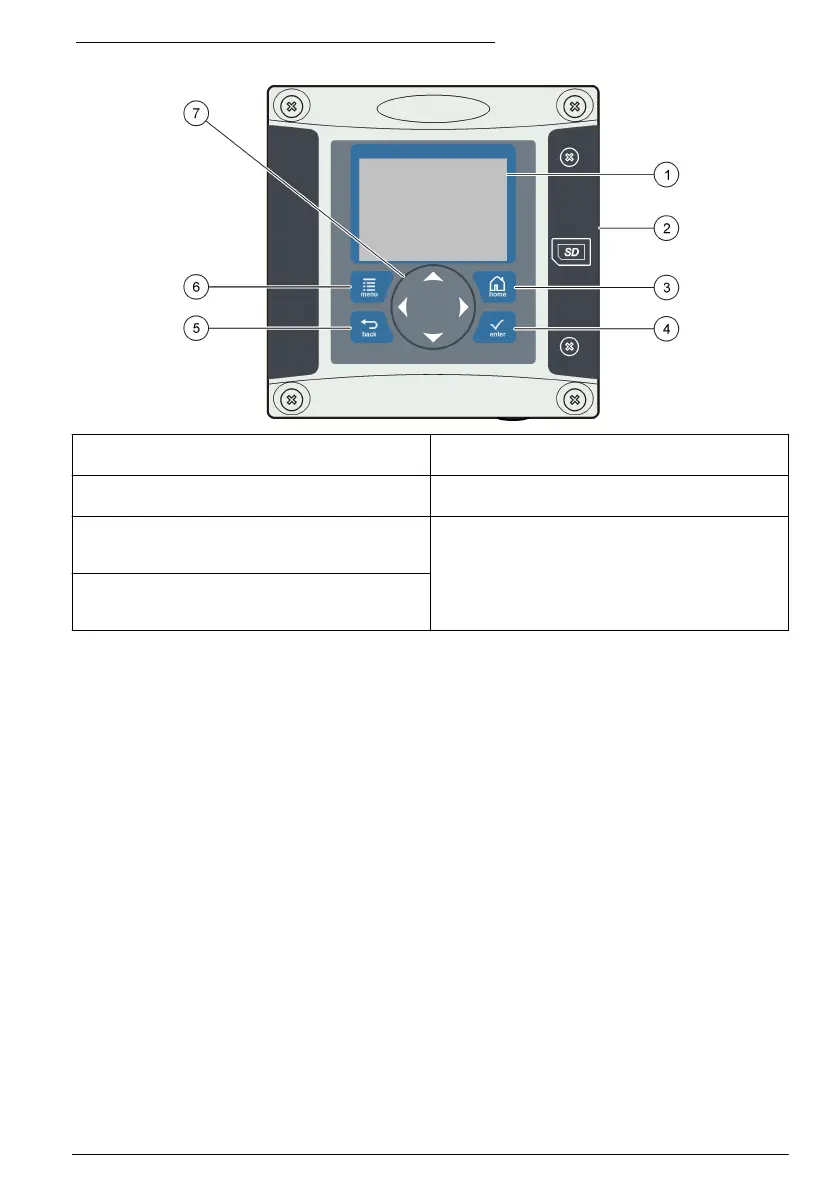

Figure 13 Présentation du clavier et du panneau avant
1 Afficheur de l'instrument 5 Touche BACK (Retour). Remonte d’un niveau dans
la structure du menu.
2 Capot recouvrant la fente d'insertion de la carte SD 6 Touche MENU. Permet d'accéder au menu
Paramètres à partir des écrans et des sous-menus.
3 Touche HOME (Accueil). Permet d'accéder à
l'écran de mesure principal à partir d'autres écrans
ou sous-menus.
7 Touches directionnelles. Utilisées pour accéder aux
menus, modifier des paramètres et incrémenter ou
décrémenter des chiffres.
4 Touche ENTER (Entrée). Permet de valider les
valeurs saisies, les mises à jour ou les options de
menu affichées.
Les entrées et les sorties sont configurées via la face avant à l'aide du clavier et de l'écran
d'affichage. Cette interface utilisateur est utilisée pour configurer les entrées et les sorties, consigner
les informations et les valeurs calculées et étalonner les capteurs. L'interface SD peut être utilisée
pour transférer des enregistrements et mettre à jour des logiciels.
5.2 Afficheur
La Figure 14 présente l'écran de mesure principal lorsqu'un capteur d'oxygène dissous est connecté
au transmetteur.
L'écran du panneau avant comporte notamment les données de mesure du capteur, les paramètres
d'étalonnage et de configuration, les erreurs et les avertissements.
Français
49

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
