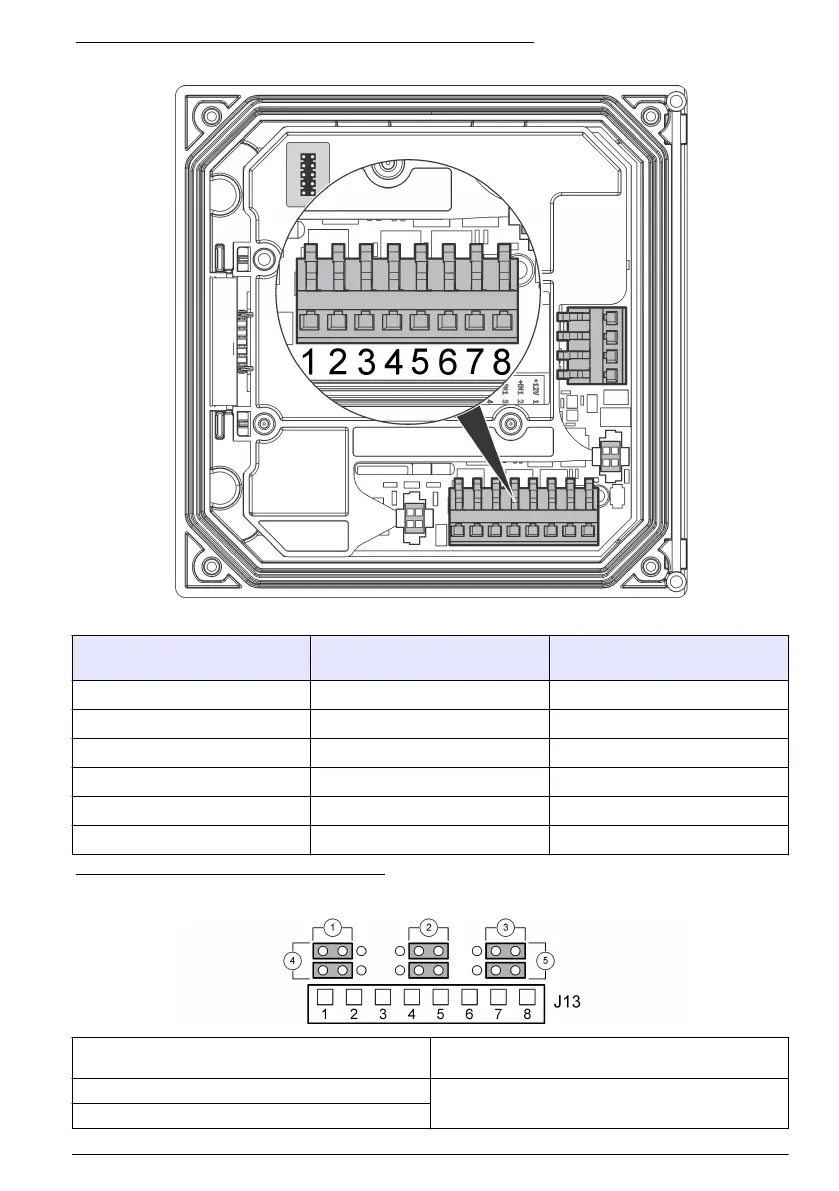

Figura 9 Conexiones de cableado de las entradas discretas
Tabla 4 Conexiones de entrada
Entradas discretas Posición del conector: entrada
del conmutador
Posición del conector: entrada de
tensión
Entrada 1+ 3 2
Entrada 1- 2 3
Entrada 2+ 6 5
Entrada 2- 5 6
Entrada 3+ 8 7
Entrada 3- 7 8
Figura 10 Configuración de los puentes
1 Puentes de configuración de la entrada 1 4 Puentes colocados a la izquierda para las entradas
de los conmutadores
2 Puentes de configuración de la entrada 2 5 Puentes colocados a la derecha para las entradas
de tensión
3 Puentes de configuración de la entrada 3
