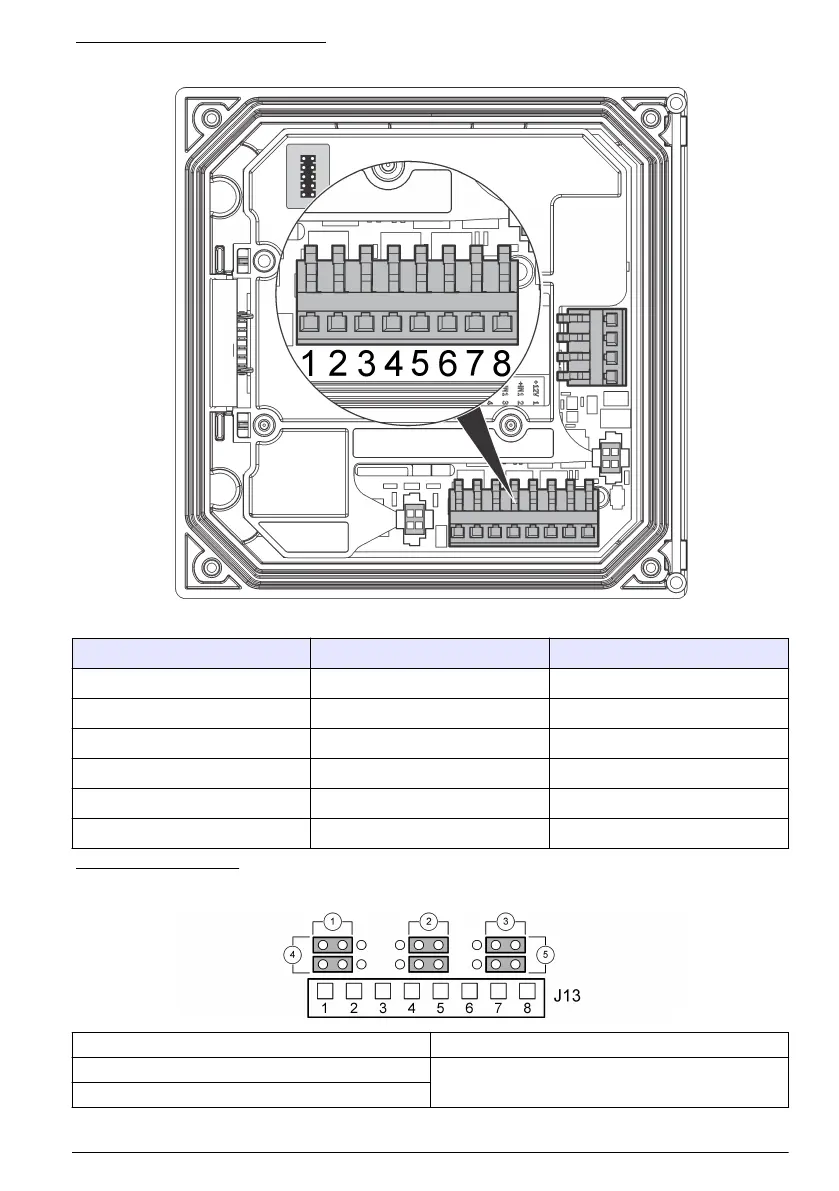

図 9 ディスクリート入力配線接続
表 4 入力接続
ディスクリート入力 コネクタ位置 - スイッチ入力 コネクタ位置 - 電圧入力
入力 1+
3 2
入力 1-
2 3
入力 2+
6 5
入力 2-
5 6
入力 3+
8 7
入力 3-
7 8
図 10 ジャンパー設定
1 入力 1 設定ジャンパー 4 スイッチ入力の場合は、ジャンパーを左へ
2 入力 2 設定ジャンパー 5 電圧入力の場合は、ジャンパーを右へ
3 入力 3 設定ジャンパー
日本語 151
