Hach sc200 Basic User Manual

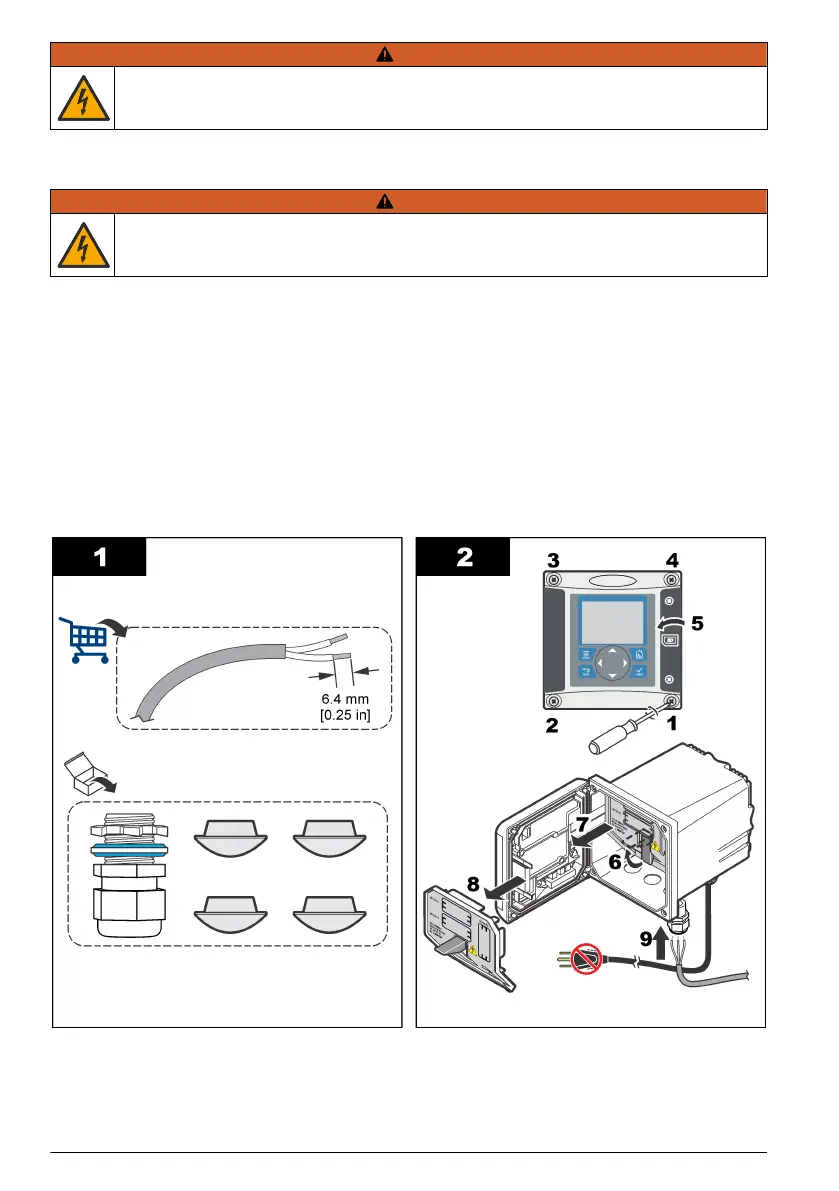

警 告
感電の危険の可能性。AC 本線電源の コントローラ (115 V ～ 230 V) は、AC 本線回路 (16 V-RMS、
22.6 V-PEAK または 35 VDC 以上の電圧) へのリレー接続用に設計されています。
ワイヤー コンパートメントは 250 VAC を超える電圧接続には設計されていません。
24 VDC 給電コントローラ
警 告
感電の危険の可能性。24 V 電源の コントローラは、低電圧回路 (16 V-RMS、22.6 V-PEAK または
35 VDC 未満) へのリレー接続用に設計されています。
24 VDC コントローラリレーは、低電圧回路 (30 V-RMS、42.2 V-PEAK、または 60 VDC 未満) への
接続用に設計されています。ワイヤーコンパートメントはこれらの電圧レベルを超える電圧接続用
には設計されていません。
リレー端子では、(負荷の印加による決定に従って) 0.82 ～ 1.31 mm
2
(18 ～ 16 AWG) ワイヤを使用
できます.18 AWG 未満のゲージの配線はお勧めしません。フィールド配線の断熱定格は少なくとも
80 °C 以上であることを確認してください。
アラームまたは他の条件がアクティブになったとき、ノーマリ オープン(NO)とコモン(COM)の リレ
ー接点が接続されます。ノーマリ クローズド(NC)とコモン リレー接点はアラームまたはその他の条
件がアクティブでない(フェイル セーフがはいに設定されてなければ)場合または電源がコントロー
ラから外されている場合に接続されます。
ほとんどのリレー接続は NO と COM 端子または NC と COM 端子のいずれかを使用します。番号
が付けられた取付けステップは NO と COM 端子への接続を示しています。
148 日本語

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
