控制器可以安装在表面、面板或管道（水平管或立管）上。有关安装选项和说明，请参阅图 2、图 3
第 115 页、图 4 第 116 页、图 5 第 117 页 和图 6 第 118 页。
对于横管安装，安装支脚（图 2）必须连接到垂直位置的安装支架中。
对于立管和横管安装，均须将安装支架连接到控制器（如图 5 第 117 页 所示）。

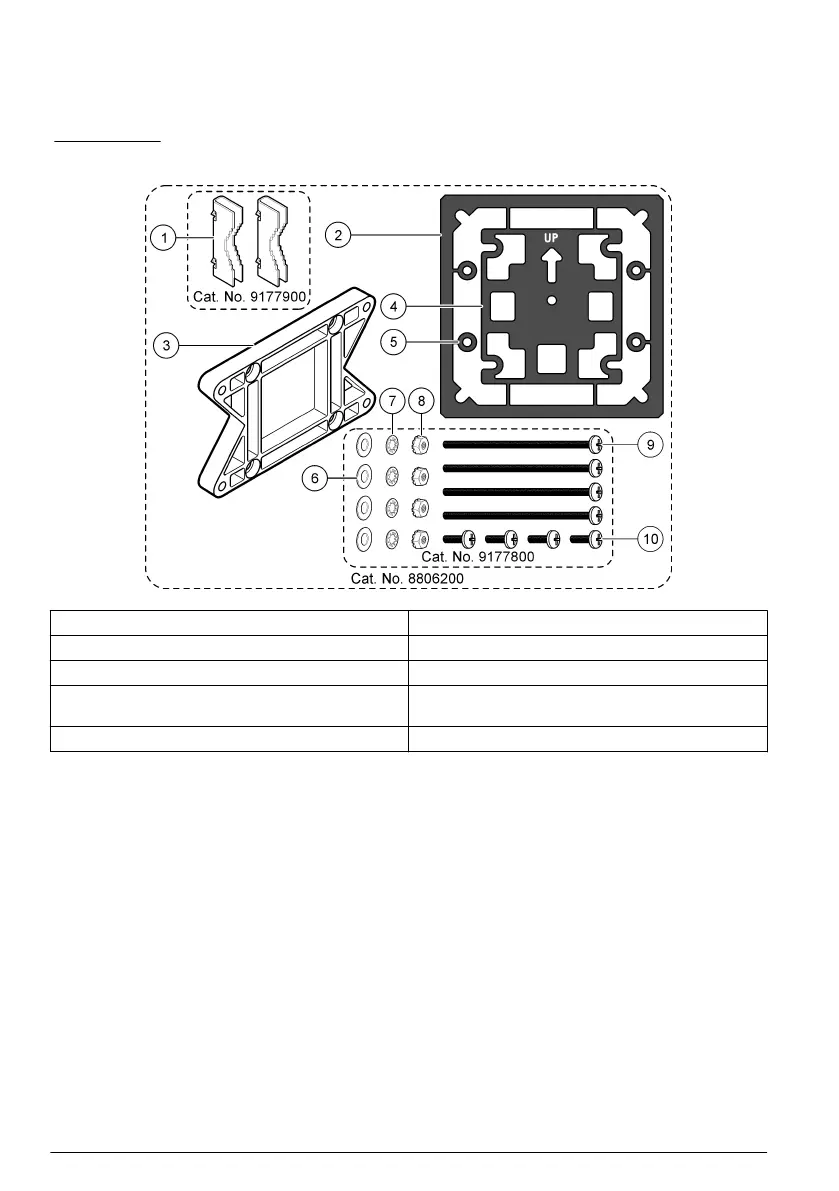

图 2 安装组件
1 安装支脚（2 个） 6 平垫圈，内径 ¼ 英寸（4 个）
2 面板安装的密封圈，氯丁橡胶 7 锁紧垫圈，内径 ¼ 英寸（4 个）
3 壁式和管式安装的支架 8 M5 x 0.8 Keps 六角螺母（4 个）
4 管式安装的减振垫 9 盘头螺钉，M5 x 0.8 x 100mm（4 个）（用于可变直
径管道安装式安装）
5 管式安装的减振垫圈（4 个） 10 盘头螺钉，M5 x 0.8 x 15 mm（4 个）
注：
支架作为可选附件用于面板安装。
