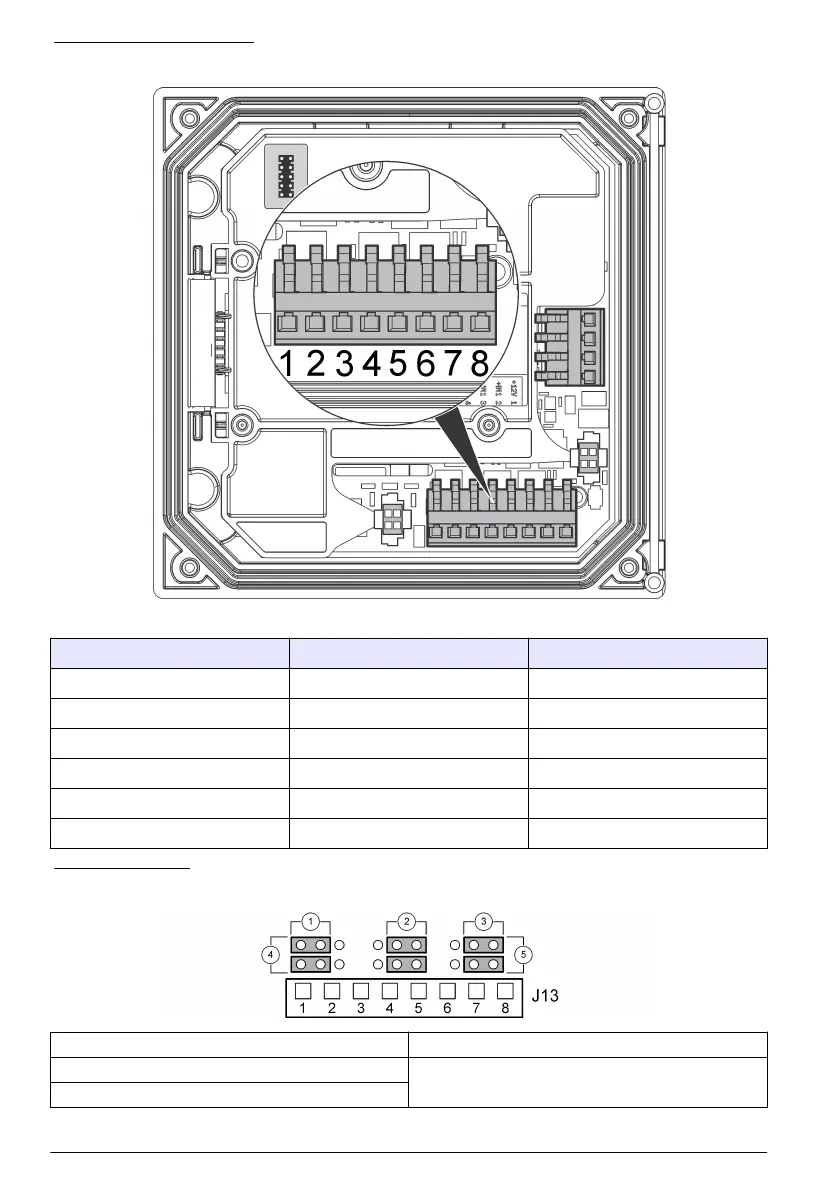

그림 9 접점 입력 배선 연결
표 4 입력 연결
접점 입력 연결 위치 - 스위치 입력 연결 위치 - 전압 입력
입력 1+
3 2
입력 1-
2 3
입력 2+
6 5
입력 2-
5 6
입력 3+
8 7
입력 3-
7 8
그림 10 점퍼 설정
1 입력 1 구성 점퍼 4 스위치 입력을 위해 왼쪽에 위치한 점퍼
2 입력 2 구성 점퍼 5 전압 입력을 위해 오른쪽에 위치한 점퍼
3 입력 3 구성 점퍼
