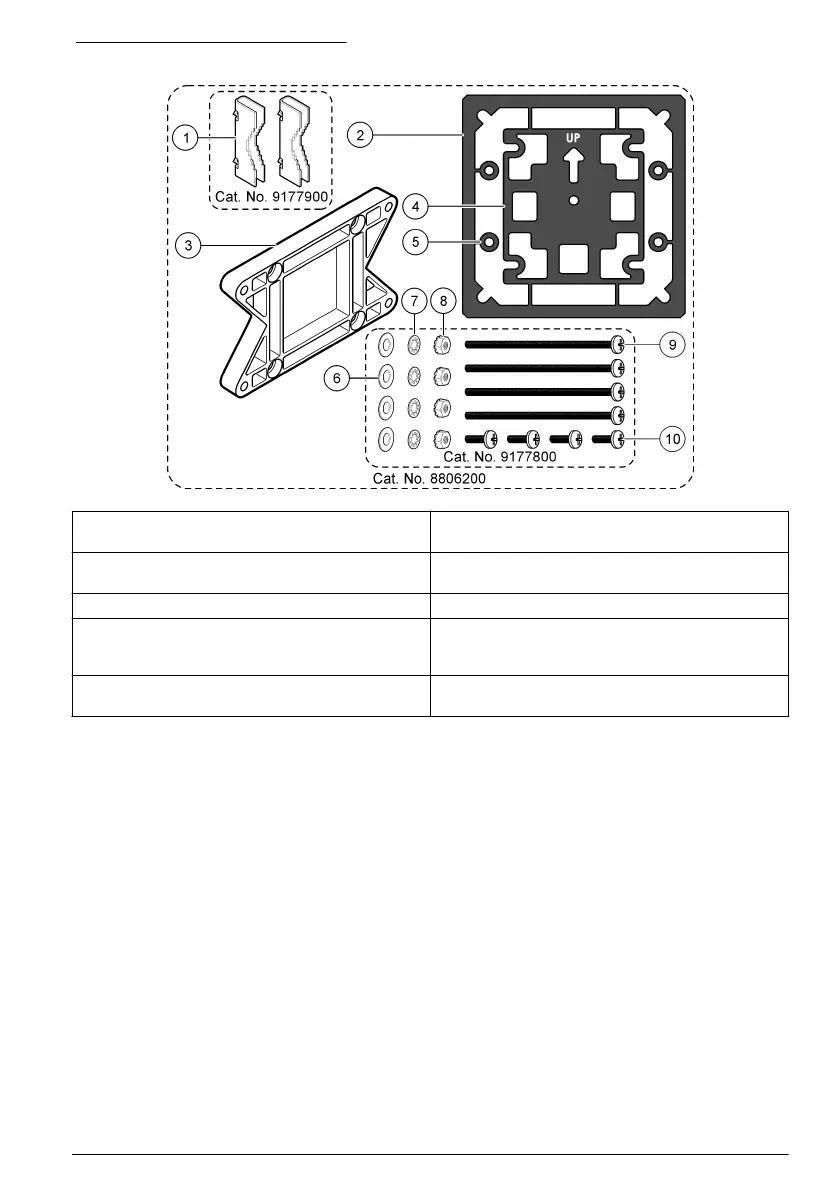

Figura 2 Componentes de montaje
1 Base de montaje (2 unidades) 6 Arandela plana, de ¼ de pulgada (0,6 mm)
(4 unidades)
2 Junta de sellado para el montaje del panel
(neopreno)
7 Arandela de seguridad, de ¼ de pulgada (0,6 mm)
(4 unidades)
3 Abrazadera para el montaje en pared o tuberías 8 Tuerca hexagonal Keps M5 x 0,8 (4 unidades)
4 Junta de aislamiento de la vibración para el montaje
en tuberías
9 Tornillos de cabeza plana, M5 x 0,8 x 100 mm
(4 unidades) (Utilizados para instalaciones de
montaje en tuberías de diámetro variable)
5 Arandela de aislamiento de la vibración para el
montaje en tuberías (4 unidades)
10 Tornillos de cabeza plana, M5 x 0,8 x 15 mm
(4 unidades)
Nota: Una abrazadera para el montaje del panel está disponible como accesorio opcional.
