HANROAD TREK4 - Page 13

13
7000056136-0
FR

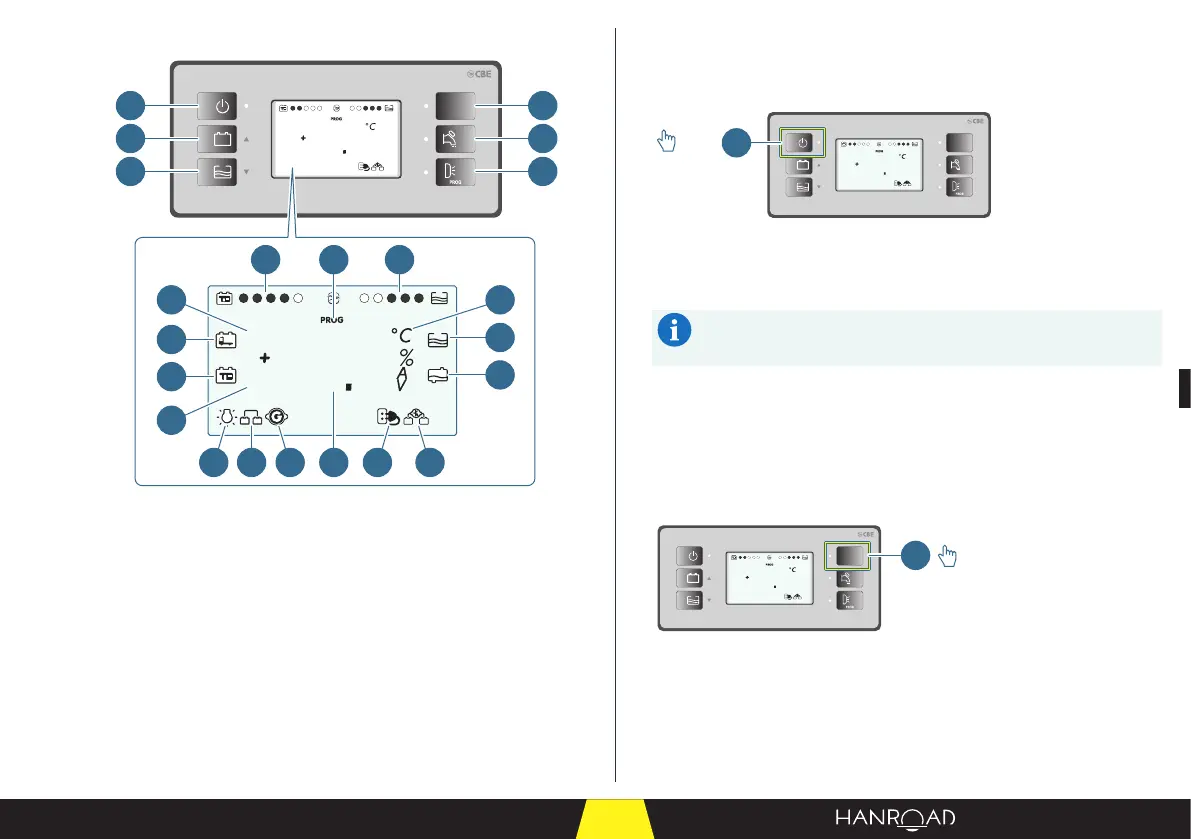

Présentation générale de l'interface
12V
PC210
5
25
ext.
T
8
88
ext.
T
int.
T
1
2
3
4
5
6
7 13
1418 19 20 21 22
8
9
11
12
10
15
16
17
Bouton marche / arrêt
Ce bouton permet de mettre en service ou hors service le tableau de commande
et de contrôle.
12V
PC210
5
25
ext.
T
1
>2s
1 Bouton marche / arrêt
■ Appuyer pendant 2 secondes sur le bouton marche / arrêt (1) pour mettre le
tableau de commande et de contrôle en service.
Lors de l'allumage, l'aicheur eectue un test de fonctionnement
en aichant tous les symboles (y compris les symboles non
utilisés).
■ Appuyer de nouveau pendant 2 secondes sur le bouton marche / arrêt (1)
pour mettre le tableau de commande et de contrôle hors service.
Bouton de mise en service des éclairages, du réfrigérateur et
des prises de courant
Ce bouton permet de mettre en service les éclairages, le réfrigérateur et les
prises de courant.
12V
PC210
5
25
ext.
T
1
1 Bouton de mise en service des lumières, du réfrigérateur et des prises
■ Appuyer sur le bouton de commande des lumières, du réfrigérateur et des
prises pour mettre en service :
– L'éclairage à l'intérieur de la cellule.
– Le réfrigérateur.
– Les prises de courant.
1 Bouton marche / arrêt
2 Bouton de contrôle de la tension des
batteries
3 Bouton de contrôle du remplissage du
réservoir d'eau propre
4 Bouton de commande des lumières, du
réfrigérateur et des prises électriques
5 Bouton de commande pompe à eau
6 Bouton programmation utilisateur
7 Niveau de charge de la batterie cellule
8 Niveau du réservoir d'eau propre
9 Batterie moteur
10 Batterie cellule
11 Température extérieure
12 Température intérieure
13 Menu de programmation utilisateur
14 Mesure
15 Unité de mesure
16 Réservoir d'eau propre vide
17 Réservoir d'eaux usées plein
18 Dispositif minimum tension
19 Activation parallèle batterie avec moteur
démarré
20 Moteur en marche
21 Branchement au réseau 230 VAC
22 Activation du système de charge batterie
moteur
