HANROAD TREK4 - Convertisseur 12 VCC;230 VAC

59
7000056136-0
FR
Fusible Valeur Couleur Désignation
2 5 A Beige Éclairage extérieur.
3 10 A Rouge Pompe à eau.
4 20 A Jaune
Réfrigérateur et prises USB (bloc cuisine et
porte-revue).
5 10 A Rouge Éclairages Leds intérieures.
6 20 A Jaune Non utilisé.
7 3 A Mauve Réchaud piezzo.
8 20 A Jaune Appareil de chauffage.
9 5 A Beige Commande de chauffage.

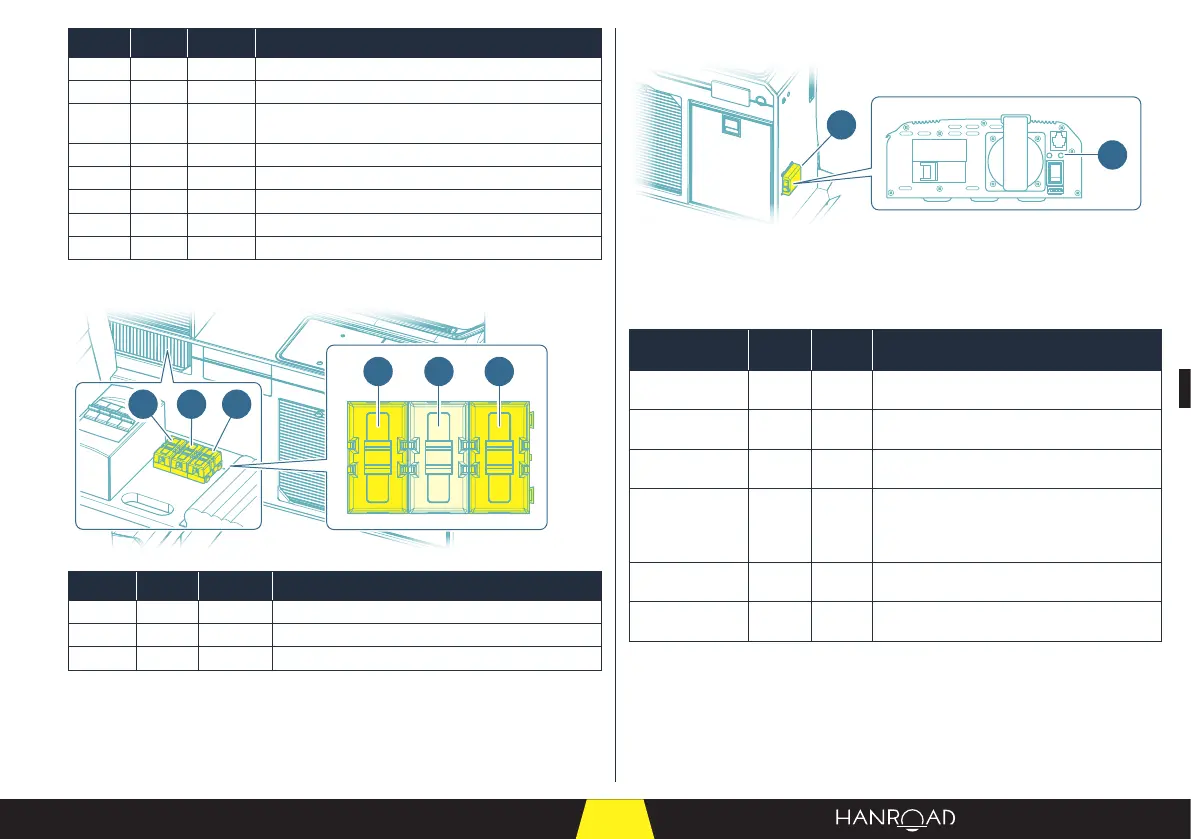

Fusibles chargeur DC/DC, régulateur solaire
1 32
1 2 3
Fusible Valeur Couleur Désignation
1 40 A Rouge Entrée batterie moteur.
2 40 A Bleu Sortie batterie cellule.
3 30 A Jaune Entrée régulateur solaire.
6.1.2 - Convertisseur 12 VCC/230 VAC
2
1
1 Convertisseur 12 VCC/230 VAC
2 Voyants
Codes défaut
Défaut Leds
Alarme
sonore
Action / Solution
Alarme tension
entrée faible.
Verte Oui Tension batterie < 11 VCC.
Tension batterie
trop basse.
Verte +
Rouge
Oui Charger la batterie.
Tension batterie
trop haute.
Verte +
Rouge
Non Réduire la tension d'entrée.
Coupure
surcharge.
Verte +
Rouge
Oui Débrancher l'appareil raccordé.
Vérier la puissance de l'appareil ne
dépasse pas celle du convertisseur
(700W).
Surchaue. Verte +
Rouge
Oui Attendre que la température du
convertisseur revienne à la normale.
Court-Circuit. Verte +
Rouge
Non Éliminer le court-circuit.
