157
7000056136-0
DE
3.12 - Stromversorgung
3.12.1 - Gerätestromversorgung
Die Stromversorgung der Wohnraumausrüstung (Kühlschrank, Innen- und
Außenbeleuchtung, Batterie, Ladegerät, Wasserpumpe usw.) wird über das
Bedien- und Kontrollpanel gesteuert.
Diese Schnittstelle umfasst die verschiedenen Kontroll-, Bedien- und
Warnfunktionen zur Überwachung und Steuerung Ihres Fahrzeugs.
Kontrollfunktionen
– Kontrolle der Batteriespannung (siehe Seite 159).
– Kontrolle der Frischwasserfüllmenge (siehe Seite 162).
– Kontrolle des Frischwassertankfüllstands (siehe Seite 196).
Bedienfunktionen
– Einschalten der Beleuchtung, des Kühlschranks und der Steckdosen
(siehe Seite 158).
– Einschalten der Wasserpumpe (siehe Seite 197).
Warnfunktionen
– Füllstandswarnung Frischwassertank (siehe Seite 197).
– Füllstandswarnung Abwassertank (siehe Seite 199).
– Batteriewarnung Wohnraum- und Fahrzeugbatterie (siehe Seite 182).
– Temperaturwarnung Innen- und Außentemperatur (siehe Seite 182).
– Einstellen der akustischen Warnsignale (siehe Seite 180).
– Einstellen der Warnschwellen (siehe Seite 180).
Darüber hinaus zeigt das Bedien- und Kontrollpanel die verschiedenen
Temperaturen an und ist individuell programmierbar.
– Programmierung des Bedien- und Kontrollpanels (siehe Seite 179).
– Innen- und Außentemperaturanzeige (siehe Seite 182).

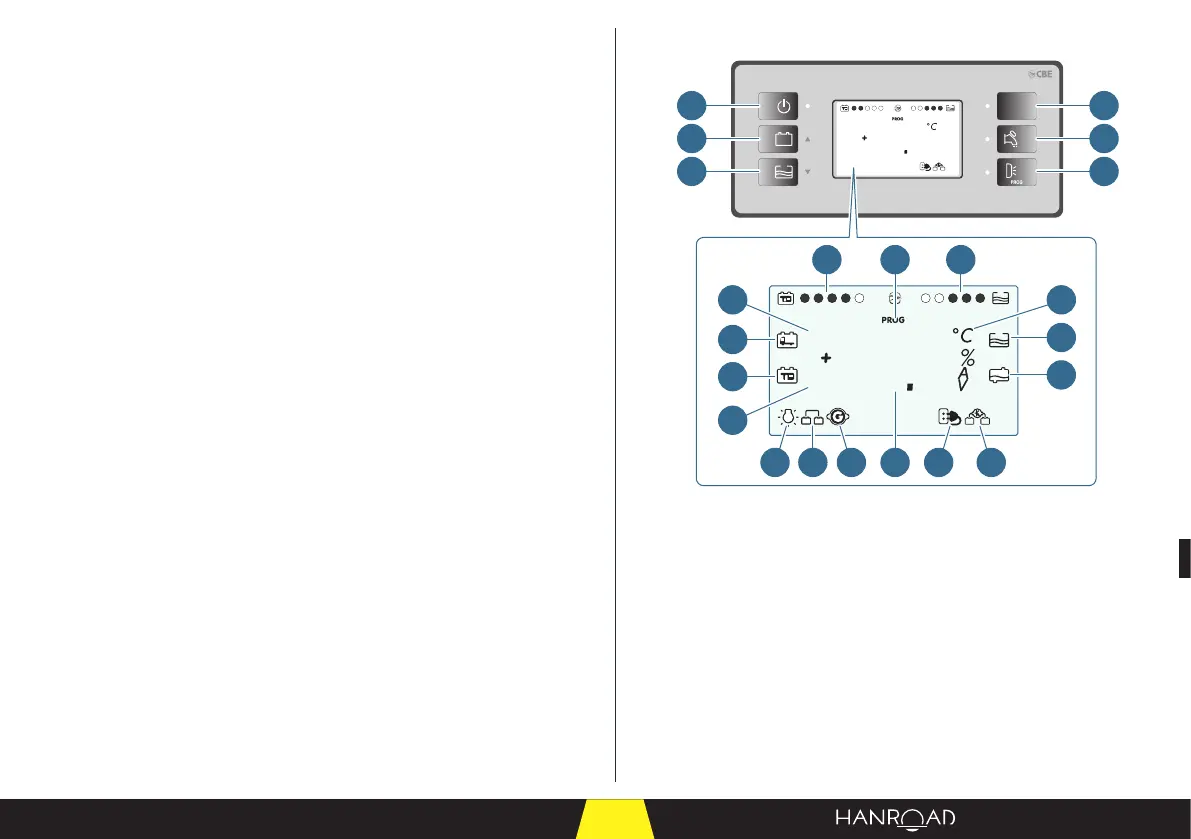

Allgemeiner Aufbau des Bedien- und Kontrollpanels
12V
PC210
5
25
ext.
T
8
88
ext.
T
int.
T
1
2
3
4
5
6
7 13
1418 19 20 21 22
8
9
11
12
10
15
16
17
1 Ein-/Aus-Taste
2 Taste „Batteriespannung kontrollieren“
3 Taste „Frischwassertankfüllstand
kontrollieren“
4 Bedientaste für Beleuchtung,
Kühlschrank und Steckdosen
5 Bedientaste „Wasserpumpe“
6 Programmiertaste
7 Ladezustand Wohnraumbatterie
8 Füllstandsanzeige „Frischwassertank“
9 Fahrzeugbatterie
10 Wohnraumbatterie
11 Außentemperatur
12 Innentemperatur
13 Programmiermenü
14 Messwertanzeige
15 Temperatureinheit
16 Frischwassertank leer
17 Warnanzeige „Abwassertank voll“
18 Warnanzeige „Mindestspannung
Verbraucher“
19 Anzeige „Parallele Batteriezuschaltung
bei laufendem Motor“
20 Anzeige „Motor eingeschaltet“
21 Anzeige „230-V-Netzanschluss“
22 Anzeige „Fahrzeugbatterieladesystem
eingeschaltet“
