6.1.1 - Sicherungen
Die Verwendung ungeeigneter Sicherungen, eine Reparatur und
die Überbrückung von Stromkreisen ohne Sicherungen kann zu
Bränden und schweren Verletzungen führen!
– Ausgelöste Sicherungen durch neue gleichen Typs mit gleicher
Nennleistung ersetzen.
– Sicherungen niemals reparieren.
Sicherungen erst ersetzen, wenn die jeweilige Fehlerursache
ermittelt und beseitigt wurde.
Brennt eine neue Sicherung wieder durch, elektrische Anlage von
einer Elektrofachkra überprüfen lassen.
5 5
20 10 20
3
10 20
10
30 25
3
5 10 10 20 3
10 20 30 25 3
34
2 9
8
567
1

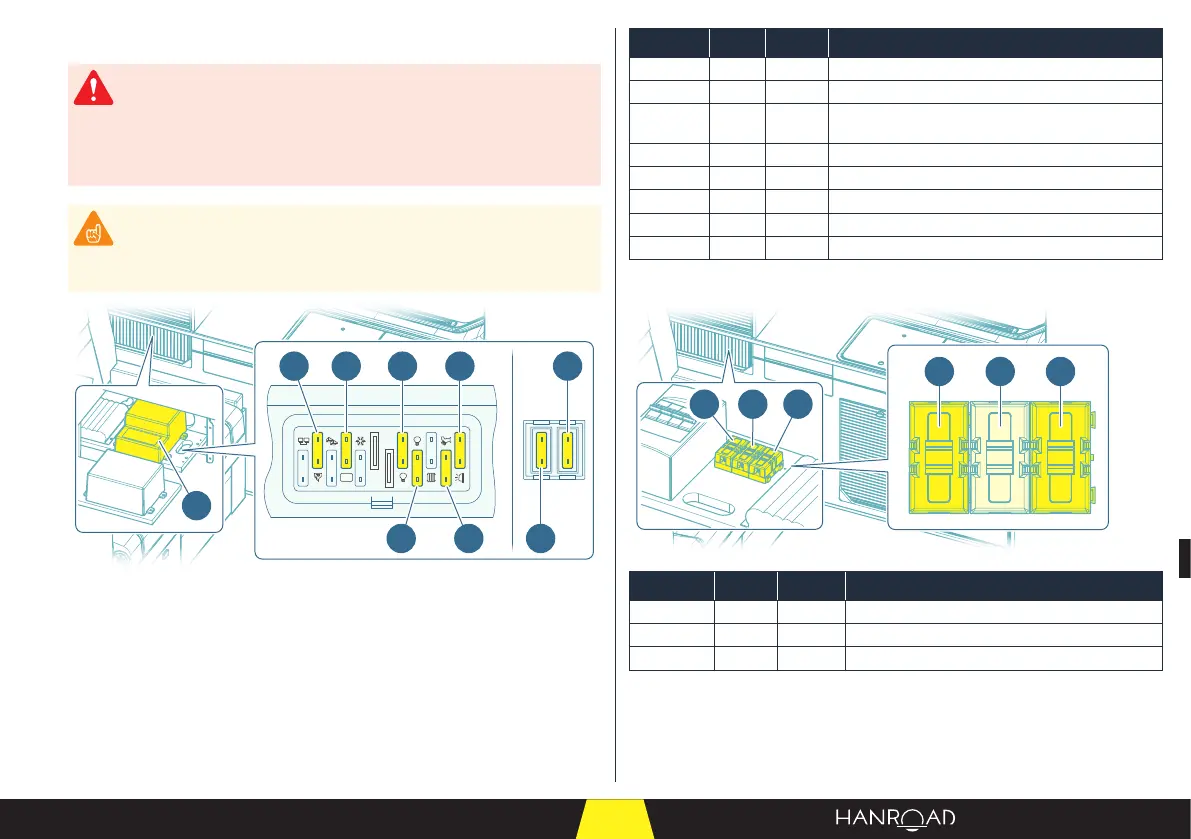

1 Elektrische Verteilung
Die Sicherungen benden sich in der elektrischen Verteilung.
Gehen Sie folgendermaßen vor, um an die elektrische Verteilung zu gelangen:
■ Önen Sie den Wäscheschrank (küchenzeilenseitig).
■ Entfernen Sie die Abdeckklappe der elektrischen Verteilung.
Sicherung Wert Farbe Beschreibung
2 5 A Beige Außenbeleuchtung.
3 10 A Rot Wasserpumpe.
4 20 A Gelb
Kühlschrank und USB-Steckdosen (Küchenzeile
und Zeitschriftenablage).
5 10 A Rot LED-Innenbeleuchtung.
6 20 A Gelb Nicht belegt.
7 3 A Lila Piezozündung.
8 20 A Gelb Heizgerät.
9 5 A Beige Bedienelement.
Sicherungen für DC/DC-Ladegerät und Solarsteuerung
1 32
1 2 3
Sicherung Wert Farbe Beschreibung
1 40 A Rot Eingang Fahrzeugbatterie.
2 40 A Blau Ausgang Zellenbatterie.
3 30 A Gelb Eingang Solarregler.
