ADF hinge assembly
1. Before proceeding, remove the following:
●
Formatter cover. See
Formatter cover on page 37.
●
Rear scanner cover. See
Rear scanner cover on page 56.
●
ADF whole unit kit. See
ADF whole unit kit on page 87.
2. Remove four screws and the ADF hinge assembly.

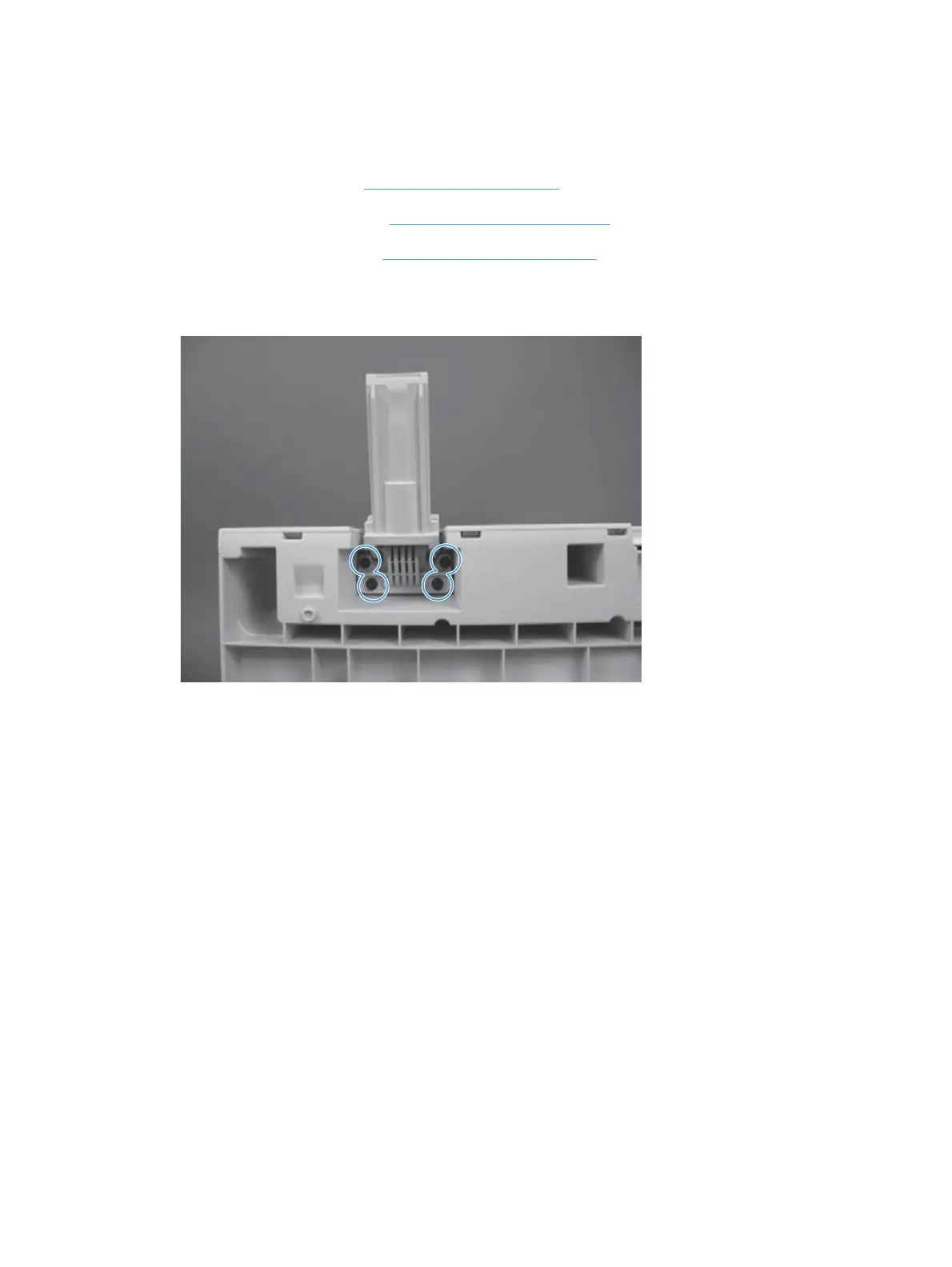

Figure 1-136 Remove the ADF hinge assembly
