Top cover
1. Before proceeding, remove the following:
●
Formatter cover. See
Formatter cover on page 37.
●
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
●
Stapler assembly. See
Stapler assembly on page 43.
●
Rear cover assembly. See
Rear cover assembly on page 44.
●
Left cover. See
Left cover on page 48.
●
Rear scanner cover. See
Rear scanner cover on page 56
●
Image scanner whole unit kit. See
Image scanner whole unit kit on page 91.
2. From the right side of the product, remove two self-tapping screws.

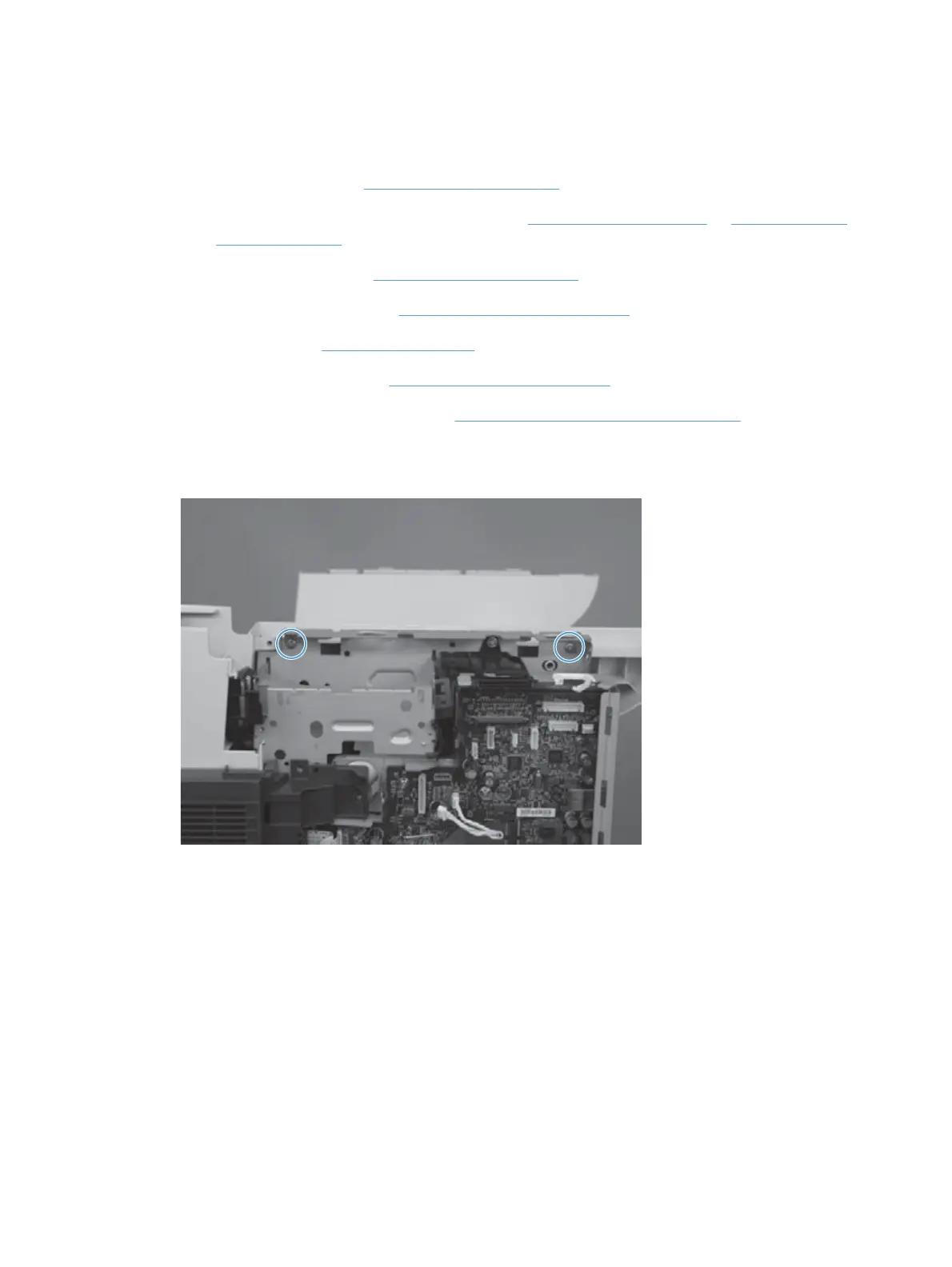

Figure 1-179 Remove the top cover (1 of 4)
