Tray sensor PCA
WARNING! ESD sensitive component.
1. Before proceeding, remove the following:
Formatter cover. See
Formatter cover on page 37.
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
Stapler assembly. See
Stapler assembly on page 43.
Rear cover assembly. See
Rear cover assembly on page 44.
Left cover. See
Left cover on page 48.
Tray 1 cover. See
Tray 1 cover on page 52.
Cartridge-door assembly. See
Cartridge-door assembly on page 54.
Right cover assembly. See
Right cover assembly on page 61.
2. Disconnect one connector.

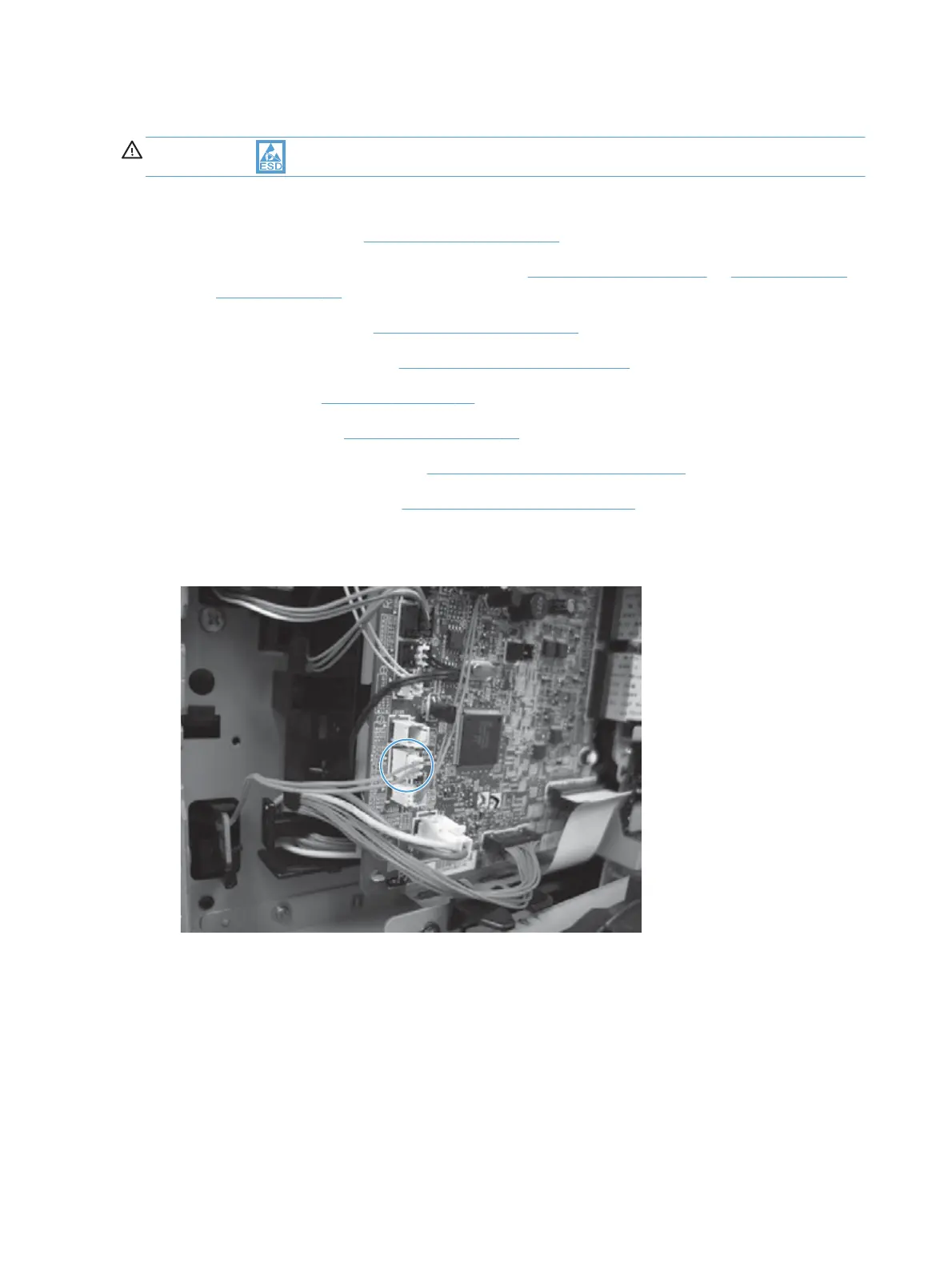

Figure 1-174 Remove the tray sensor PCA
116 Chapter 1 Removal and replacement ENWW
