Right cover assembly
1. Before proceeding, remove the following:
●
Formatter cover. See
Formatter cover on page 37.
●
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
●
Stapler assembly. See
Stapler assembly on page 43
●
Rear cover assembly. See
Rear cover assembly on page 44.
●
Left cover. See
Left cover on page 48.
●
Tray 1 cover. See
Tray 1 cover on page 52.
●
Cartridge-door assembly. See
Cartridge-door assembly on page 54.
2. Remove two screws (callout 1).

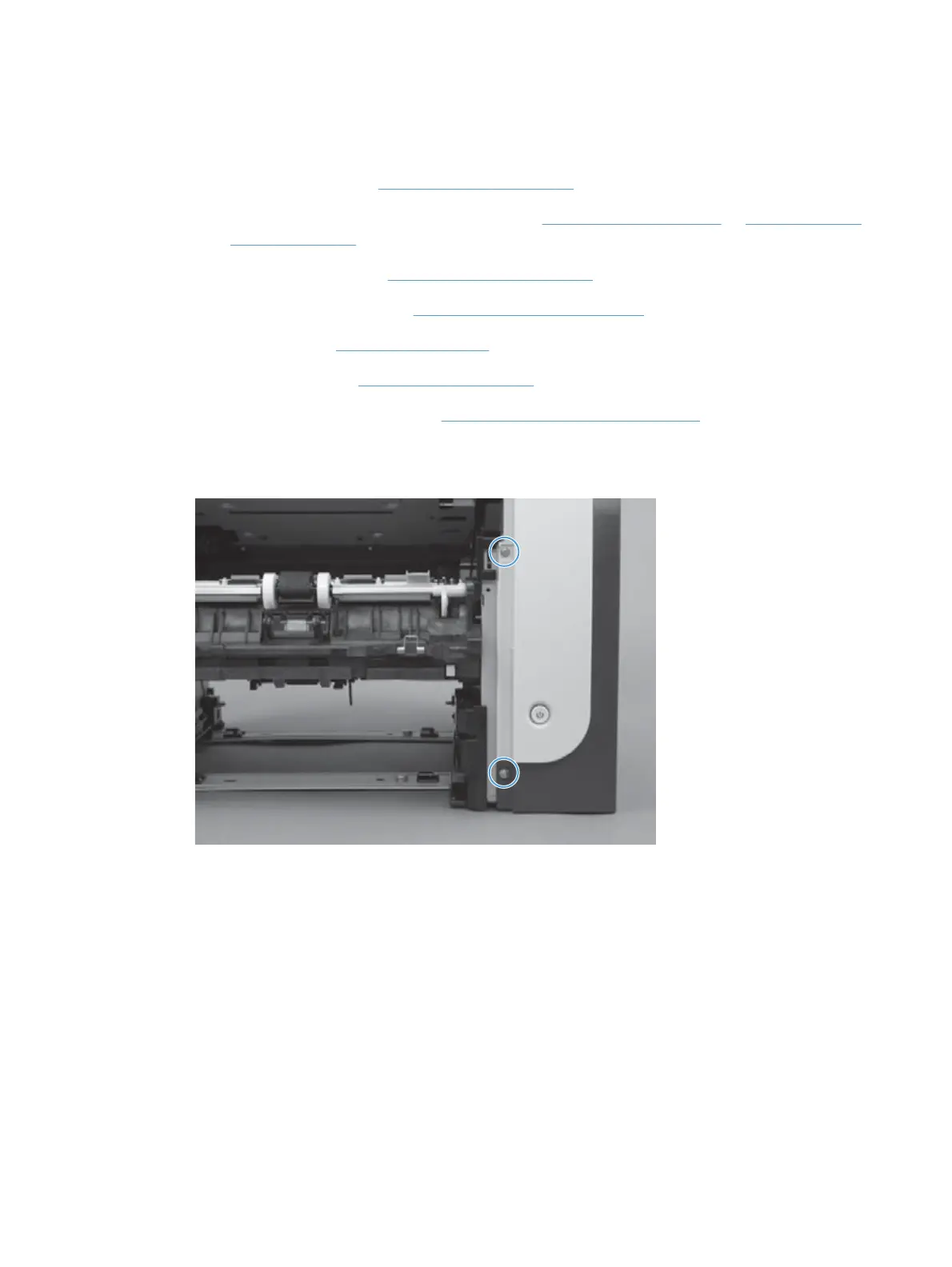

Figure 1-92 Remove the right cover assembly (1 of 4)
