Tag holder assembly
1. Before proceeding, remove the following:
Formatter cover. See
Formatter cover on page 37.
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
Stapler assembly. See
Stapler assembly on page 43.
Rear cover assembly. See
Rear cover assembly on page 44.
Left cover. See
Left cover on page 48.
Rear scanner cover. See
Rear scanner cover on page 56.
Image scanner whole unit kit. See
Image scanner whole unit kit on page 91.
Top cover. See
Top cover on page 120.
2. Disconnect one connector (callout 1), remove one screw (callout 2), and release one tab (callout
3). Release the wire harness (callout 4) from its holders and the DC controller, and then remove
the tag holder assembly.

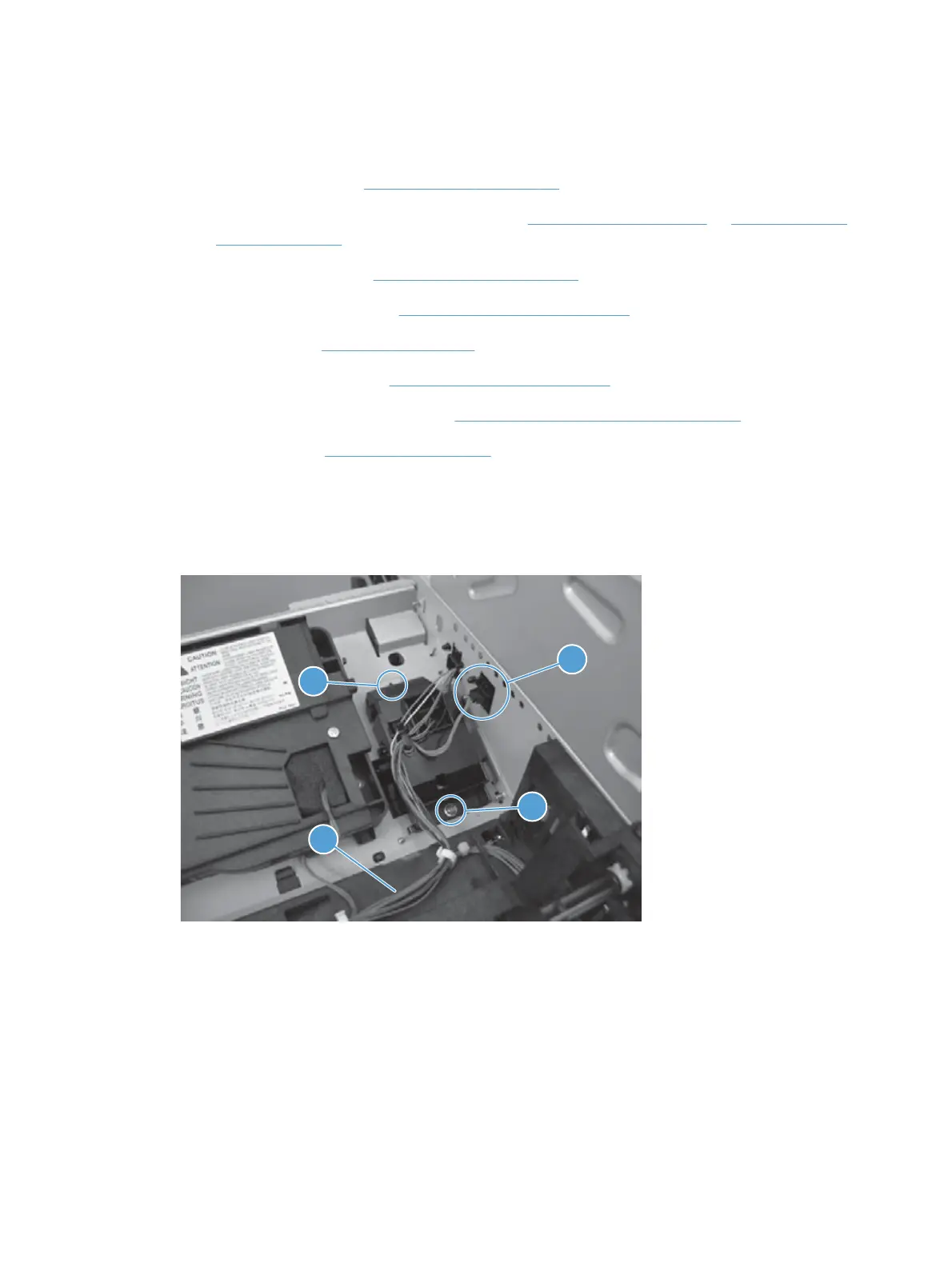

Figure 1-189 Remove the tag holder assembly
1
3
2
4
126 Chapter 1 Removal and replacement ENWW
