Laser scanner
WARNING! ESD sensitive component.
1. Before proceeding, remove the following:
Formatter cover. See
Formatter cover on page 37.
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
Stapler assembly. See
Stapler assembly on page 43.
Rear cover assembly. See
Rear cover assembly on page 44.
Left cover. See
Left cover on page 48.
Rear scanner cover. See
Rear scanner cover on page 56.
Image scanner whole unit kit. See
Image scanner whole unit kit on page 91.
Top cover. See
Top cover on page 120.
2. Release one tab (callout 1) on the air duct, and then lift the air duct (callout 2) out of the product.

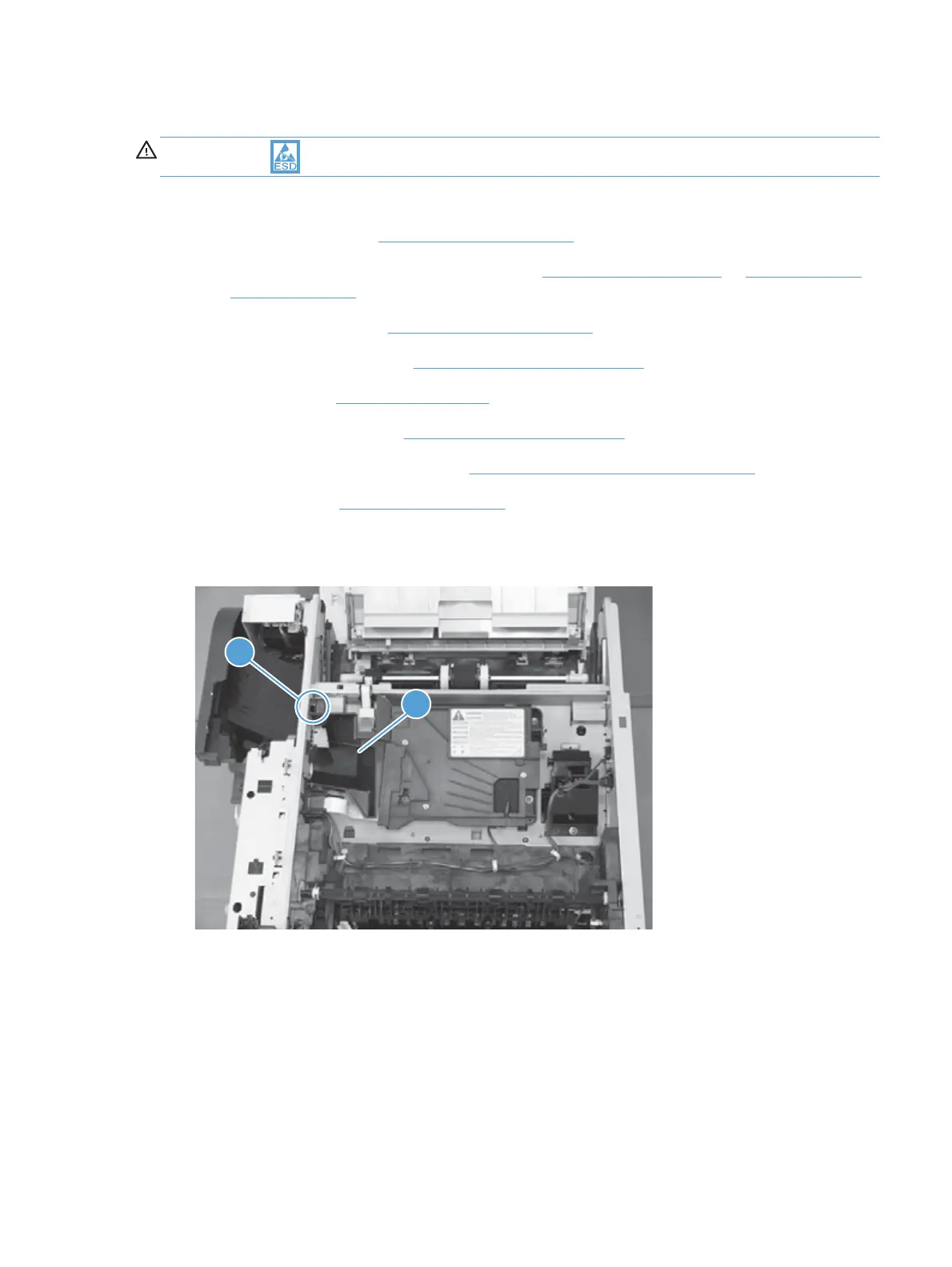

Figure 1-184 Remove the laser scanner (1 of 5)
1
2
ENWW
Removal and replacement procedures
123
