Power-switch assembly
WARNING! ESD sensitive component.
1. Before proceeding, remove the following:
●
Formatter cover. See
Formatter cover on page 37.
●
Stapler cover or substitute stapler cover. See
Stapler cover on page 40 or Substitute stapler
cover on page 42.
●
Stapler assembly. See
Stapler assembly on page 43.
●
Rear cover assembly. See
Rear cover assembly on page 44.
●
Left cover. See
Left cover on page 48.
●
Tray 1 cover. See
Tray 1 cover on page 52.
●
Cartridge-door assembly. See
Cartridge-door assembly on page 54.
●
Right cover assembly. See
Right cover assembly on page 61.
2. Disconnect one connector (callout 1), remove one screw (callout 2), and then remove the power-
switch assembly.

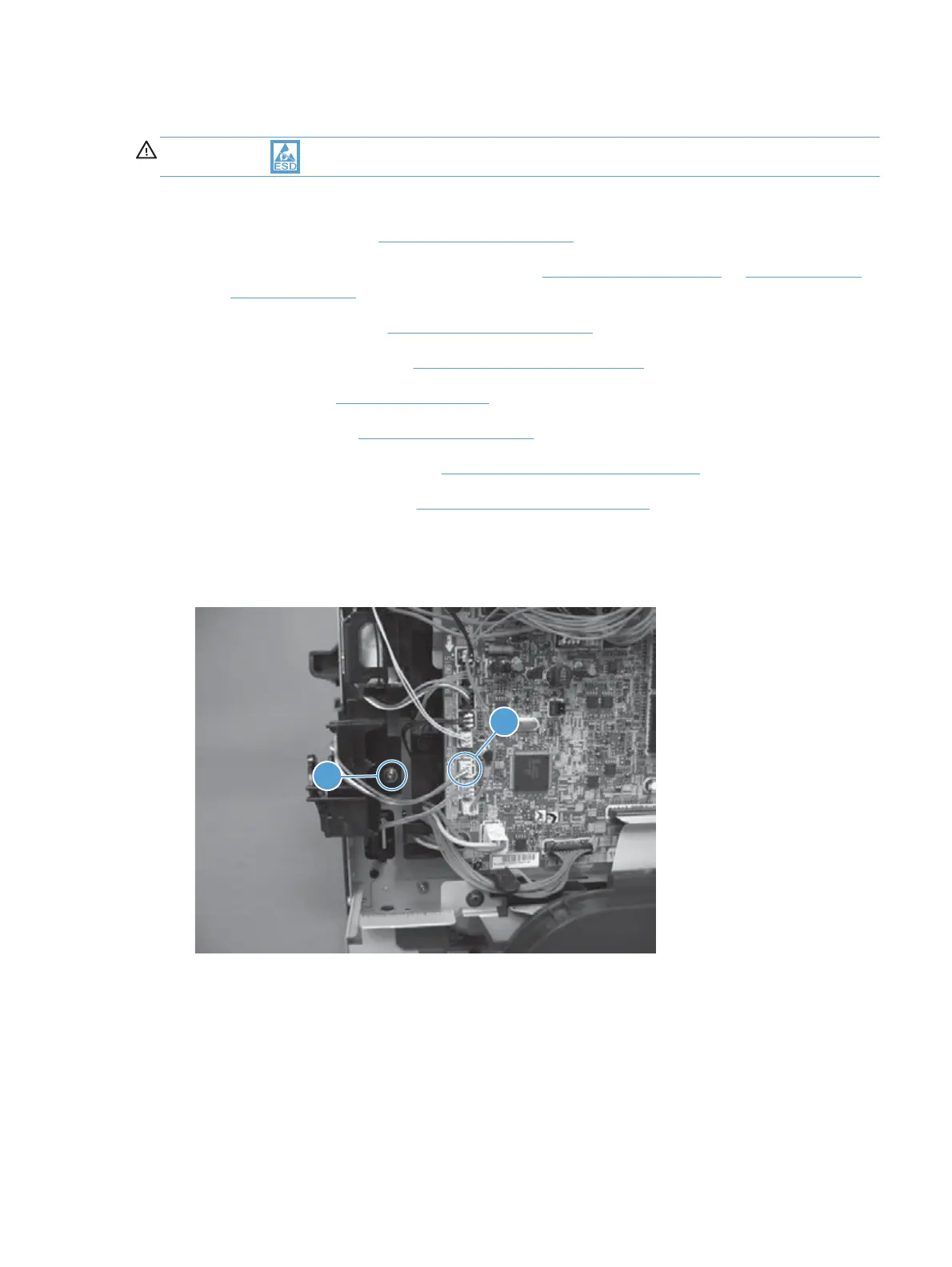

Figure 1-170 Remove the power-switch assembly (1 of 2)
1
2
