Betrieb - AUTOMATISCHE “OPTIMA”
a
b
7-75
j
m
o1
p
q
7-76

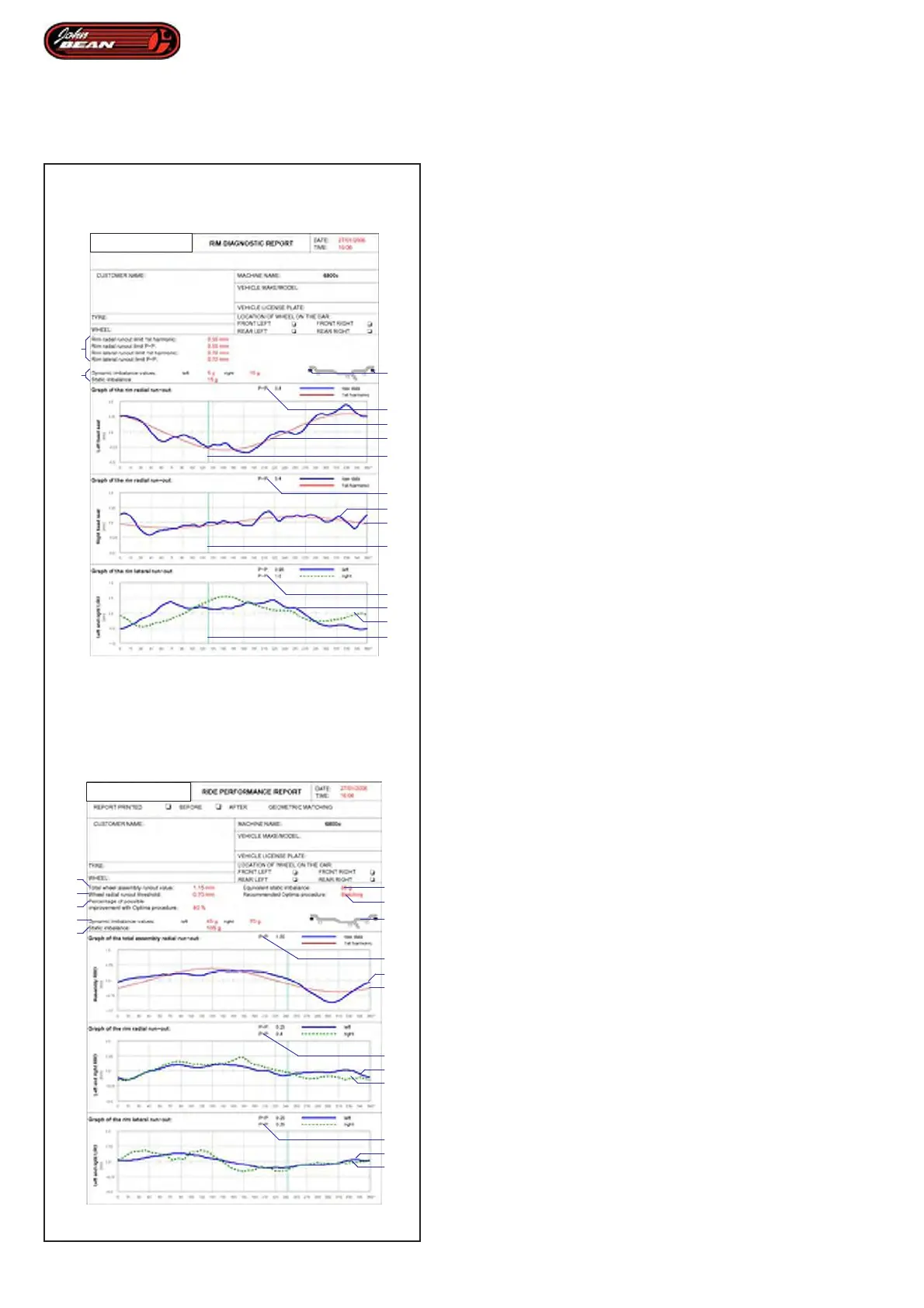

7.10.7 Bericht drucken
Das Ausdrucken des Berichts (nur mit dem optionalen
Drucker ) bietet eine t r die
technischen Informationen.
Die bei der Analyse der Felge oder der Felge mit
aufgespanntem Reifen gespeicherten Informationen
n auf Papier auf ein " genanntes Blatt
gedruckt werden.
Es gibt zwei Arten von Report, die automatisch von der
Maschine t werden.
c
d
- Diagnosereport der Felge
e
Der nach einem f einer Felge ohne Reifen ausgedruckte
f
Report zeigt folgende Informationen:
k
(Abb. 7-75)
d1
a) Dynamische Unwucht (rechts und links). Statische
e1
Unwucht.
f1
b) Grenze (Schwellen) r die Unrundheit der Ersten
k
Harmonischen und dem Spitze-Spitze-Wert (des -
/ Seitenschlags) der Felge.
c) Empfohlene Position zur Platzierung der Gewichte
g
d) Spitze-Spitze-Wert der Unrundheit am linken Wulstsitz.
h
e) Grafik mit dem Verlauf der Unrundheit am linken Wulstsitz
k
(blaue Kurve).
f) Grafik mit dem Verlauf der Ersten Harmonischen am
linken Wulstsitz (rote Kurve).
d1) Spitze-Spitze-Wert der Unrundheit am rechten Wulstsitz.
e1) Grafik mit dem Verlauf der Unrundheit am rechten
Wulstsitz (blaue Kurve).
f1) Grafik mit dem Verlauf der Ersten Harmonischen am
rechten Wulstsitz (rote Kurve).
g) Spitze-Spitze-Werte des Seitenschlags (links und rechts)
der Felge.
h) Grafik mit dem Verlauf des linken Seitenschlags der Felge
(blaue Kurve).
i) Grafik mit dem Verlauf des rechten Seitenschlags der
Felge e gestrichelte Kurve).
n
k) Index der 12-Uhr-Stellung der Felge zum Zeitpunkt des
r
Ausdrucks e Linie).
- Report der Laufeigenschaften des Rads
n
Der nach einem f eines n Rads
n
ausgedruckte Report zeigt folgende Informationen:
n
(Abb. 7-76)
j) Gesamtwert der Unrundheit von Felge und Reifen
zusammen.
v
m) Schwellenwert des Seitenschlags des Rads.
w
n) e statische Unwucht, die durch die
x
gemessene Unrundheit hervorgerufen wird.
o) Empfohlener optima-Vorgang.
o1) Prozentsatz der Verbesserung, die durch den
v1
empfohlenen optima-Vorgang erreicht werden kann.
x1
p) Gemessene dynamische Unwucht (rechts und links).
q) Statische Unwucht, die aus den gemessenen
dynamischen Komponenten errechnet wurde.
r) Empfohlene Position zum Anbringen der Gewichte.
