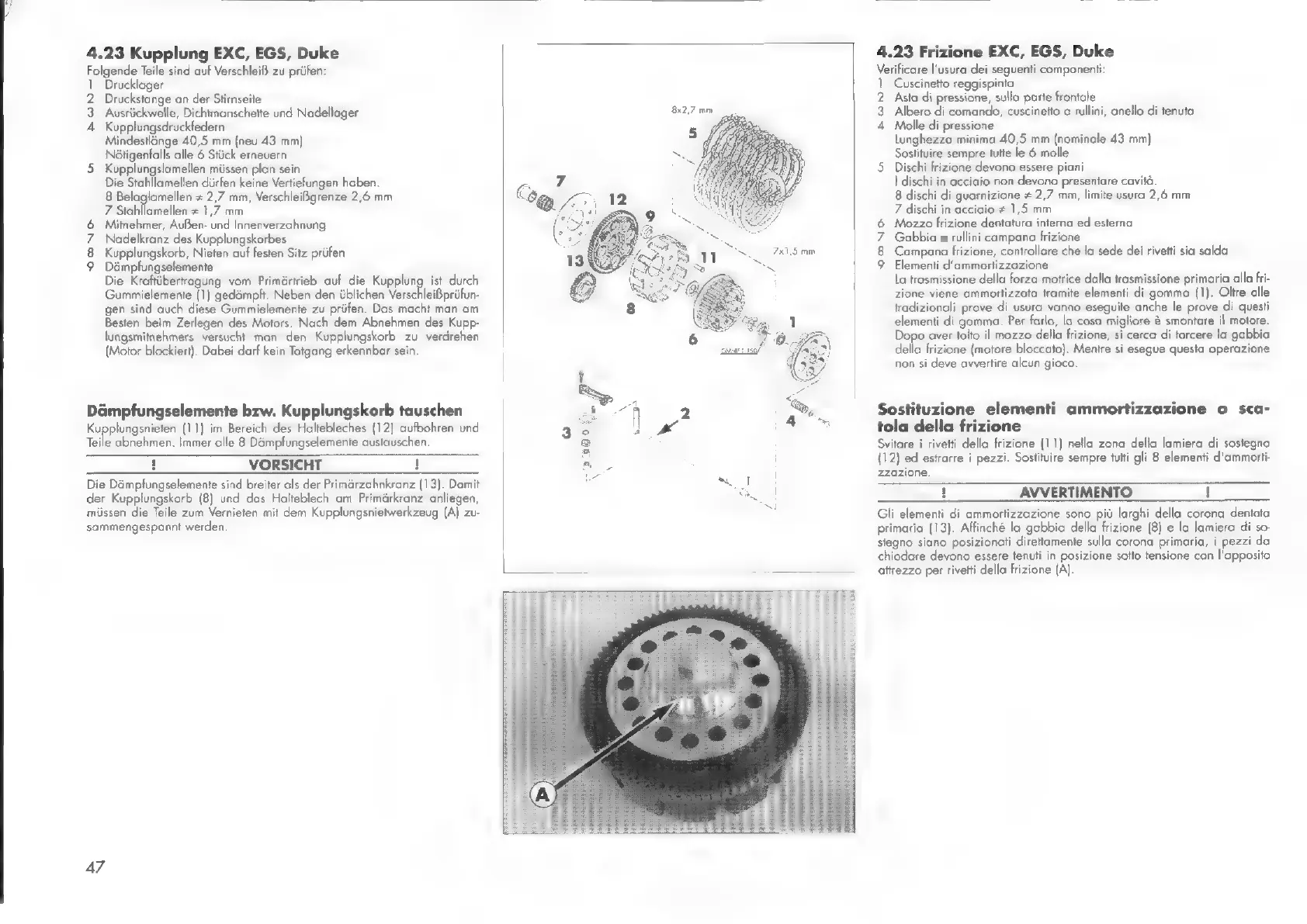

4.23
Kupplung
EXC,
EGS,
Duke
Folgende
Teile
sind
auf
Verschleiß
zu
prüfen:
1
Drucklager
2
Druckstange
an
der
Stirnseite
3
Ausrückwelle,
Dichtmanschette
und
Nadellager
4
Kupplungsdruckfedern
Mindestlänge
40,5
mm
(neu
43
тт)
Nôtigenfalls
alle
6
Stück
erneuern
5
Kupplungslamellen
müssen
plan
sein
Die
Stahllamellen
dürfen
keine
Vertiefungen
haben.
8
Belaglamellen
+
2,7
mm,
VerschleiBgrenze
2,6
mm
7
Stahllamellen
#
1,7
mm
Mitnehmer,
AuBen-
und
Innenverzahnung
Nadelkranz
des
Kupplungskorbes
Kupplungskorb,
Nieten
auf
festen
Sitz
prüfen
Dämpfungselemente
Die
Kraftübertragung
vom
Primärtrieb
auf
die
Kupplung
ist
durch
Gummielemente
(1)
gedämpft.
Neben
den
üblichen
Verschleißprüfun-
gen
sind
auch
diese
Gummielemente
zu
prüfen.
Das
macht
man
am
Besten
beim
Zerlegen
des
Motors.
Nach
dem
Abnehmen
des
Kupp-
lungsmitnehmers
versucht
man
den
Kupplungskorb
zu
verdrehen
(Motor
blockiert).
Dabei
darf
kein
Totgang
erkennbar
sein.
COND
Dämpfungselemente
bzw.
Kupplungskorb
tauschen
Kupplungsnieten
(11)
im
Bereich
des
Haltebleches
(12)
aufoohren
und
Teile
abnehmen.
Immer
alle
8
Dampfungselemente
austauschen.
1
VORSICHT
1
Die
Dämpfungselemente
sind
breiter
als
der
Primärzahnkranz
(13).
Damit
der
Kupplungskorb
(8)
und das
Halteblech
am
Primärkranz
anliegen,
müssen
die
Teile
zum
Vernieten
mit
dem
Kupplungsnietwerkzeug
(A)
zu-
sammengespannt
werden.
47
4.23
Frizione
EXC,
EGS,
Duke
Verificare
l'usura
dei
seguenti
componenti:
Cuscinetto
reggispinta
Asta
di
pressione,
sullo
parte
frontale
Albero
di
comando,
cuscinetto
a
rullini,
anello
di
tenuta
Molle
di
pressione
lunghezza
minima
40,5
mm
(nominale
43
mm)
Sostituire
sempre
tutte
le
6
molle
RON
5
Dischi
frizione
devono
essere
piani
|
dischi
in
acciaio
non
devono
presentare
cavità.
8
dischi
di
guarnizione
#
2,7
mm,
limite
usura
2,6
mm
7
dischi
in
acciaio
#
1,5
mm
6
Mozzo
frizione
dentatura
interna
ed
esterna
7
Gabbia
a
rullini
campana
frizione
8
Campana
frizione,
controllare
che
la
sede
dei
rivetti
sia
salda
9
Elementi
d'ammortizzazione
la
trasmissione
della
forza
motrice
dalla
trasmissione
primaria
alla
fri-
zione
viene
ammortizzata
tramite
elementi
di
gommo
(1).
Oltre
alle
tradizionali
prove
di
usura
vanno
eseguite
anche
le
prove
di
questi
elementi
di
gomma.
Per
farlo,
la
cosa
migliore
è
smontare
il
motore.
Dopo
aver
tolto
il
mozzo
della
frizione,
si
cerca
di
torcere
la
gabbia
della
frizione
(motore
bloccato).
Mentre
si
esegue
questa
operazione
non
si
deve
avvertire
alcun
gioco.
Sostituzione
elementi
ammortizzazione
o
sca-
tola
della
frizione
Svitare
i
rivetti
della
frizione
(11)
nella
zona
della
lamiera
di
sostegno
(12)
ed
estrarre
i
pezzi.
Sostituire
sempre
tutti
gli
8
elementi
d'ammorti-
zzazione.
i
AVVERTIMENTO
1
Gli
elementi
di
ammortizzazione
sono
più
larghi
della
corona
dentata
primaria
(13).
Affinché
la
gabbia
della
frizione
(8)
e
la
lamiera
di
so-
stegno
siano
posizionati
direttamente
sulla
corona
primaria,
i
pezzi
da
chiodare
devono
essere
tenuti
in
posizione
sotto
tensione
con
l'apposito
attrezzo
per
rivetti
della
frizione
(A).
