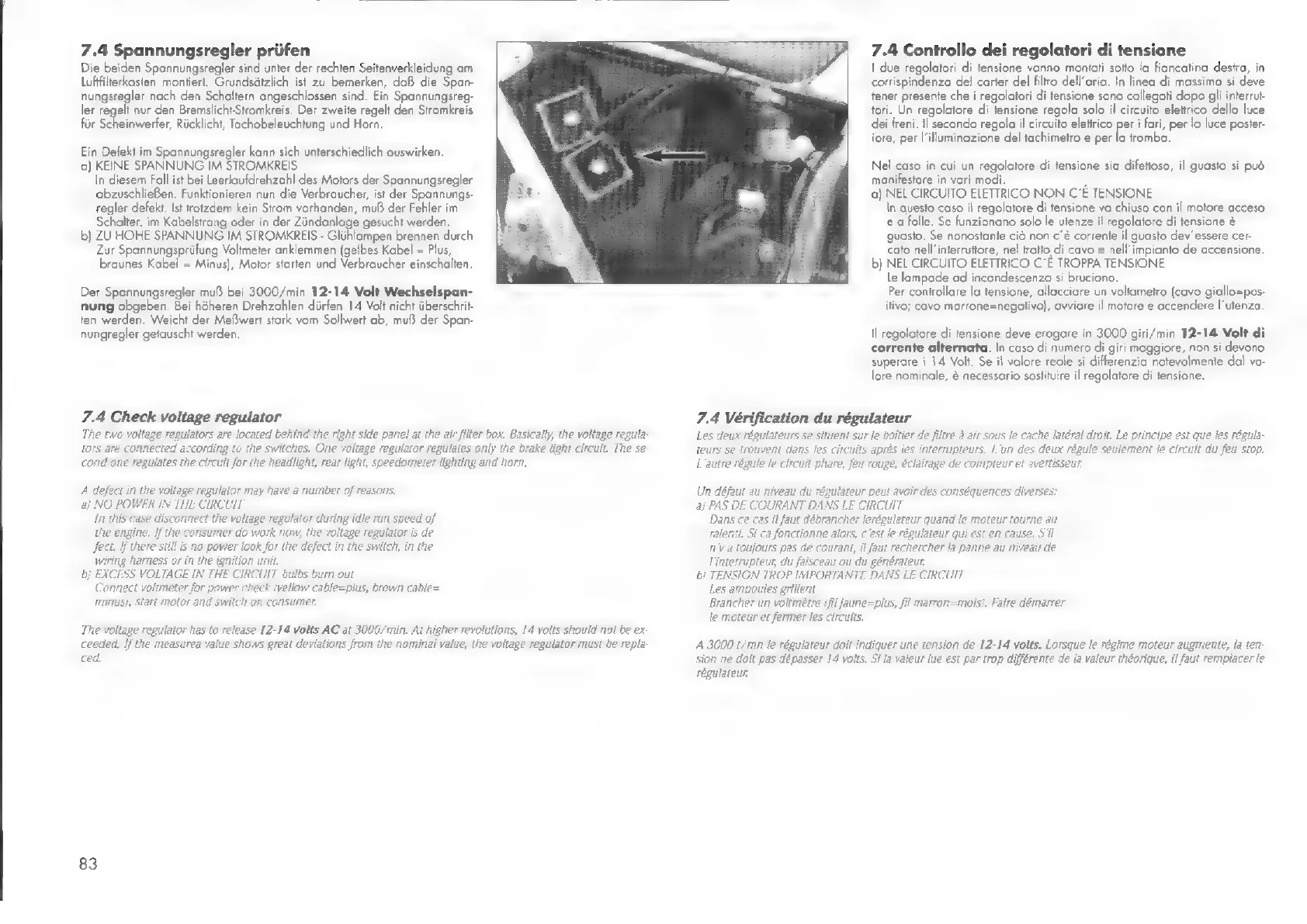

7.4
Spannungsregler
prüfen
Die
beiden
Spannungsregler
sind
unter
der
rechien
Seitenverkleidung
am
Luftfilterkasten
montiert.
Grundsätzlich
ist
zu
bemerken,
daß
die
Span-
nungsregler
nach
den
Schaltern
angeschlossen
sind.
Ein
Spannungsreg-
ler
regelt
nur
den
Bremslicht-Stromkreis.
Der
zweite
regelt
den
Stromkreis
für
Seien
Rücklicht,
Tachobeleuchtung
und
Horn.
Ein
Defekt
im
Spannungsregler
kann
sich
unterschiedlich
auswirken.
a)
KEINE
SPANNUNG
IM
STROMKREIS
In
diesem
Fall
ist
bei
Leerlaufdrehzahl
des
Motors
der
Spannungsregler
abzuschließen.
Funktionieren
nun
die
Verbraucher,
ist
der
Spannungs-
regler
defekt.
Ist
trotzdem
kein
Strom
vorhanden,
muß
der
Fehler
im
Schalter,
im
Kabelstrang
oder
in
der
Zündanlage
gesucht
werden.
Ы
ZU
НОНЕ
SPANNUNG
IM
STROMKREIS
-
Glühlampen
brennen
durch
Zur
Spannungsprüfung
Voltmeter
anklemmen
(gelbes
Kabel
=
Plus,
braunes
Kabel
=
Minus),
Motor
starten
und
Verbraucher
einschalten.
Der
Spannungsregler
muß
bei
3000/min
12-14
Volt
Wechselspan-
nung
abgeben.
Bei
höheren
Drehzahlen
dürfen
14
Volt
nicht
überschrit-
ten
werden.
Weicht
der
Meßwert
stark
vom
Sollwert
ab,
muß
der
Span-
nungregler
getauscht
werden.
7.4
Check
voltage
regulator
The
two
voltage
regulators
are
located
behind
the
right
side
panel
at
the
ай
tors
are
connected
according
to
the
switches.
One
voltage
regulator
regulates
only
the
brake
light
circuit.
The
se
cond
one
regulates
the
circuit
for
the
headlight,
rear
light,
speedometer
lighting
and
horn.
A
defect
in
the
voltage
regulator
may
have
a
number
of
reasons.
di
NO
POWER
IN
THE
CIRCUIT
In
this
case
disconnect
the
voltage
regulator
during
idle
run
speed
af
the
engine.
If
the
consumer
do
work
now,
the
voltage
regulator
is
de
fect.
If
there
still
is
no
power
look
for
the
defect
in
the
switch,
in
the
wiring
harness
or
in
the
ignition
unit.
b}
EXCESS
VOLTAGE
IN
THE
CIRCUIT
bulbs
burn
out
Connect
voltmeter
for
power
ivellow
cable=plus,
brown
cable=
minus},
start
motor
and
switch
on
consumer
The
voltage
regulator
has
to
release
12-14
volts
AC
at
3000/min.
At
higher
revolutions,
14
volts
should
not
be
ex-
ceeded.
If
the
measurea
value
shows
great
deviations
from
the
nominal
value,
the
voltage
regulator
must
be
repla-
ced.
83
‘filter
box.
Basically,
the
voltage
regula-
7.4
Controllo
dei
regolatori
di
tensione
|
due
regolatori
di
tensione
vanno
montati
sotto
la
fiancatina
destra,
in
corrispindenza
del
carter
del
filtro
dell'aria.
In
linea
di
massima
si
deve
tener
presente
che
i
regolatori
di
tensione
sono
collegati
dopo
gli
interrut-
tori.
Un
regolatore
di
tensione
regola
solo
il
circuito
elettrico
della
luce
dei
freni.
Il
secondo
regola
il
circuito
elettrico
per
i
fari,
per
la
luce
poster-
iore,
per
l'illuminazione
del
tachimetro
e
per
la
tromba.
Nel
caso
in
cui
un
regolatore
di
tensione
sia
difettoso,
il
guasto
si
può
monifestare
in
vari
modi.
x
a)
NEL
CIRCUITO
ELETTRICO
NON
C'E
TENSIONE
In
questo
caso
il
regolatore
di
tensione
va
chiuso
con
il
motore
acceso
e
a
folle.
Se
funzionano
solo
le
utenze
il
regolatore
di
tensione
è
guasto.
Se
nonostante
ciò
non
c'è
corrente
il
guasto
dev'essere
cer-
cato
nell'interrutiore,
nel
tratto
di
cavo
o
nell'impianto
de
accensione.
b)
NEL
CIRCUITO
ELETTRICO
C'E
TROPPA
TENSIONE
Le
lampade
ad
incandescenza
si
bruciano.
Per
controllare
la
tensione,
allacciare
un
voltametro
(cavo
giallo=pos-
itivo;
cavo
marrone=negativo),
avviare
il
motore
e
accendere
l'utenza.
Il
regolatore
di
tensione
deve
erogare
in
3000
giri/min
12-14
Volt
di
corrente
alternata.
In
caso
di
numero
di
giri
maggiore,
non
si
devono
superare
i
14
Volt.
Se
il
valore
reale
si
differenzia
notevolmente
dal
va-
lore
nominale,
è
necessario
sostituire
il
regolatore
di
tensione.
7.4
Vérification
du
régulateur
Les
deux
régulateurs
se
situent
sur
le
boîtier
de
filtre
à
air
sous
le
cache
latéral
droit.
Le
principe
est
que
les
régula-
teurs
se
trouvent
dans
les
circuits
après
les
interrupteurs.
L'un
des
deux
régule
seulement
le
circuit
du
feu
stop.
L'autre
réguie
le
circuit
phare,
feu
rouge,
éclairage
de
compteur
et
avertisseur
Un
défaut
au
niveau
du
régulateur
peut
avoir
des
conséquences
diverses:
a}
PAS
DE
COURANT
DANS
LE
CIRCUIT
Dans
ce
cas
il
faut
débrancher
lerégulateur
quand
le
moteur
tourne
au
ralenti,
Si
ca
fonctionne
alors,
c'est
le
régulateur
qui
est
en
cause.
SU
ny
a
toujours
pas
de
courant,
il
faut
rechercher
la
panne
au
niveau
de
‘interrupteur,
du
faisceau
ou
du
générateur.
b!
TENSION
TROP
IMPORTANTE
DANS
LE
CIRCUIT
Les
ampoules
grillent
Brancher
un
voltmetre
{fil
jaune=plus,
fil
marron=mois}.
Faire
démarrer
le
moteur
et
fermer
les
circuits.
A
3000
t/mn
le
régulateur
doit
indiquer
une
tension
de
12-14
volts.
Lorsque
le
régime
moteur
augmente,
la
ten-
sion
ne
doit
pas
dépasser
14
voits.
Si
la
valeur
lue
est
par
trop
différente
de
la
valeur
théorique,
il
faut
remplacer
le
régulateur
