Procedura smerigliatura valvola/sede valvola
•
Applicare una piccola quantità di pasta da smeriglio fine
sulla superficie della faccia della valvola;
•
Posizionare la valvola e farla girare rapidamente avanti
e indietro con l’ausilio di un smerigliatore pneumatico
per pulirla dalla pasta da smeriglio;
•
Togliere la valvola ed applicare del blu di prussia o
anilina nella sede e sulla superficie della faccia della
valvola;
•
Reinserire la valvola, procedendo a mano, ad alcune
rotazioni della stessa nella sede;
•
Ispezionare la superfice della sede valvola (il blu di
prussia dovrà essersi tolto completamente nella zona di
contatto tra la sede e la superficie della valvola);
•
Verificare l’uniformità nell’area di contatto (non devono
essere presenti sbavature o scalini);
•
Rettificare eliminando lo scalino;
Sostituzione della sede valvola
•
togliere le sedi usurate fresando gli anelli;
•
controllare il diametro degli alloggiamenti sulla testa;
Interferenza di montaggio testa/sede valvola: 0,09-0,13
mm.
• scaldare lentamente ed uniformemente la testa ad una
temperatura di 160-170 °C e raffreddare le sedi in azoto
liquido;
• piantare le sedi perfettamente in quadro nel proprio
alloggiamento;
• lasciare raffreddare e quindi procedere alla fresatura
delle sedi (v.fig.A-B) e smerigliatura o sostituzione delle
valvole;
NOTA
: Le sedi valvole sono fornite a ricambio con
maggiorazione sul diametro esterno di 0,1 mm e
di 0,5 mm in altezza
•

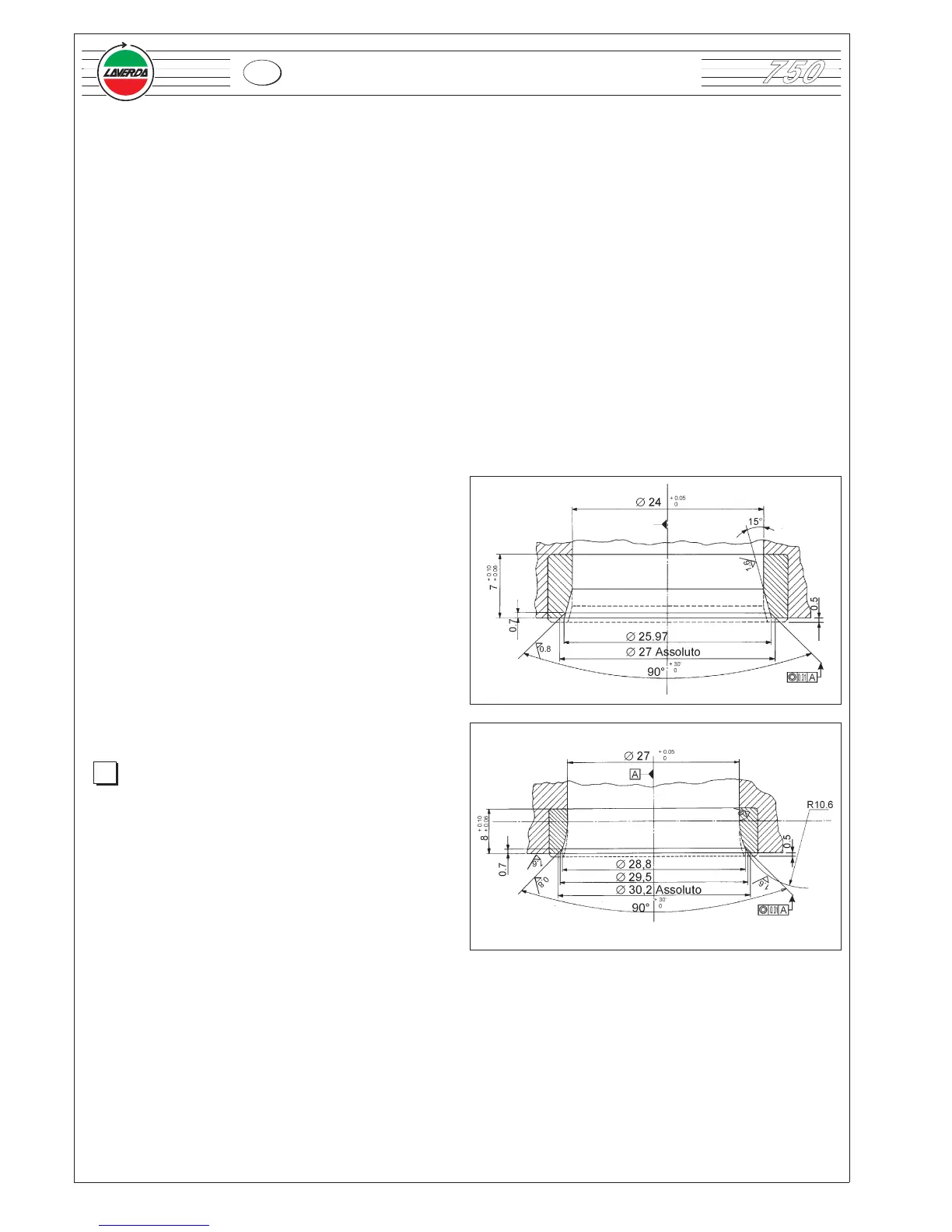

Sede valvola di aspirazione fig. A
•
Sede valvola di scarico fig. B
Valvola
•
ripulire la valvola dalle incrostazioni con una spazzola
metallica;
•
controllare che lo stelo e la superficie di contatto con la
sede valvola siano in buone condizioni;
Non devono apparire:
•
vaiolature;
•
incrinature;
•
deformazioni o tracce di usura;
88
750
3 - MOTORE
I
Fig. A
Fig. B
