Maytag MAT14CS - Electronic Control Models

7-3
ELECTRONIC CONTROL MODELS

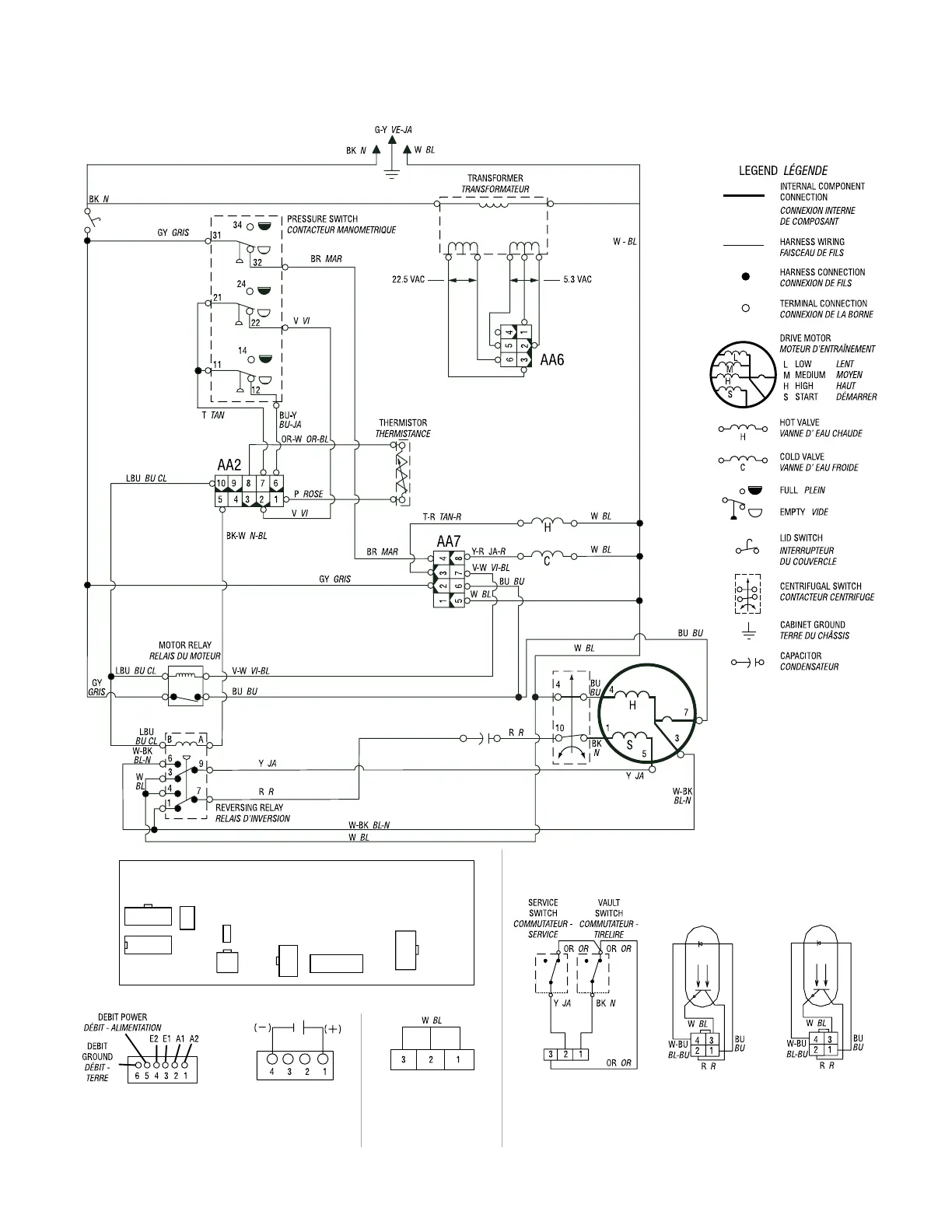

WIRING DIAGRAM SCHÉMA DE CÂBLAGE
AA7
AA6
AA3
EE1
AA4
AA5
AA1
AA2
Circuit Board Carte des circuits
Connector AA3
External Debit Card (Optional)
Connecteur AA3 - Carte de
débit externe (option)
Connector AA1
Connecteur AA1
Connector EE1
Battery (Optional)
Connecteur EE1
Pile (option)
PR MODELS ONLY
MODÈLE PR SEULEMENT
Connector AA1
Connecteur AA1
Coin 1 Sensor
Détecteur de
pièce 1
Connector AA4
Connecteur AA4
Coin 2 Sensor
(Canadian Models Only)
Détecteur de pièce 2
(Modèles canadiens
seulement)
Connector AA5
Connecteur AA5
PD MODELS ONLY
MODÈLE PD SEULEMENT
