ProMinent DULCOMETER - Page 39

Belegungsvarianten
Belegungsvarianten
Draht- brücke
Potenzialfreie Kontakte
Stromnetz
Temperatur
Temperatur
Potenzialausgleich
Digitaler Kontakteingang 5
Digitaler Kontakteingang 4
Digitaler Kontakteingang 3
Normsignal-Eingang
2-Leiter-Normsignal-Eingang
Stromquelle
Sensor
Externe Pumpe 4, senken (potenzialfrei)
Externe Pumpe 3, heben (potenzialfrei)
A1174

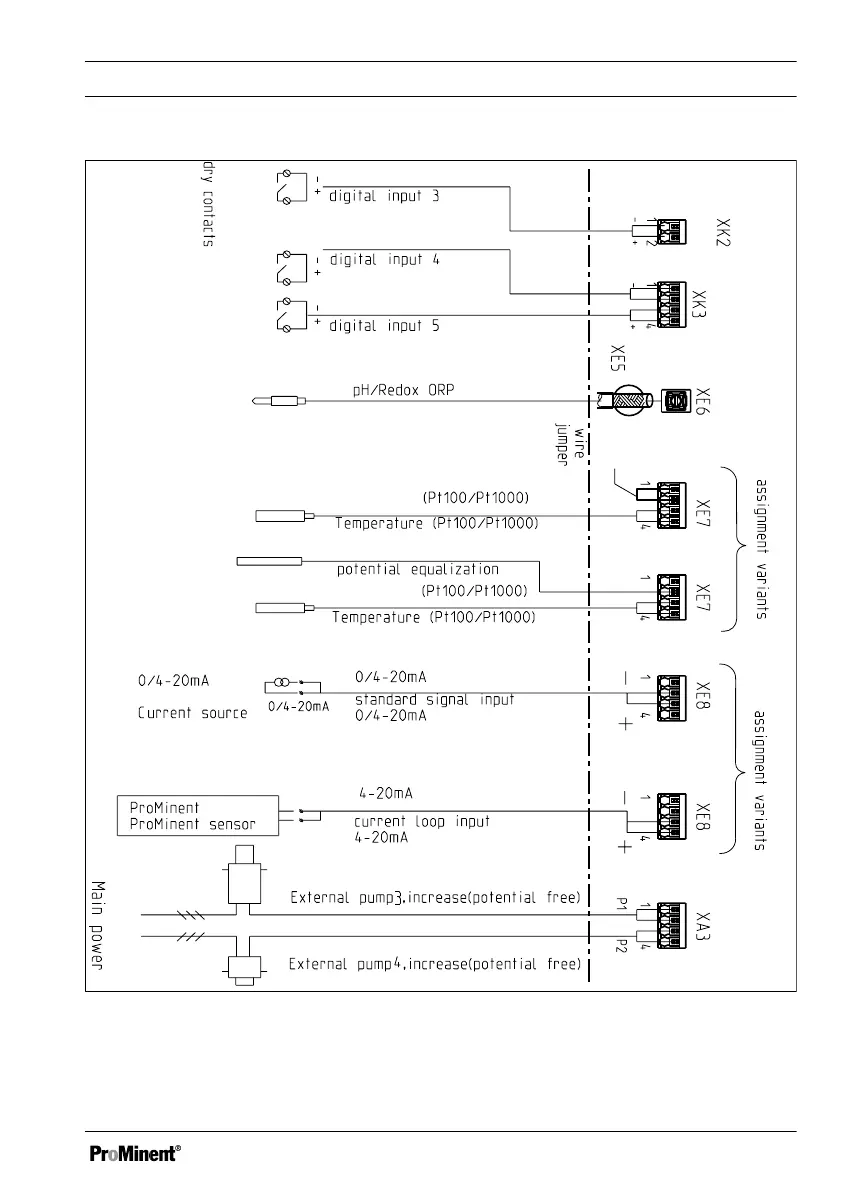

Fig. 17: Terminal diagram with assignment options
Assembly and installation
39
