Multilift II
Standard/ESD/Clean
Multilift II
impact
Multilift II
telescope/telescope ESD
Number of hall
sensor channels
2
Operating condi-
tions
n Temperatures (in dry rooms): +5°C - +40°C
n Relative air humidity: 30% - 75% (no condensation)
n Air pressure: 700 hPa - 1060 hPa (up to 3000 m altitude)
8.3 Diagrams
8.3.1 Load diagrams - Multilift I

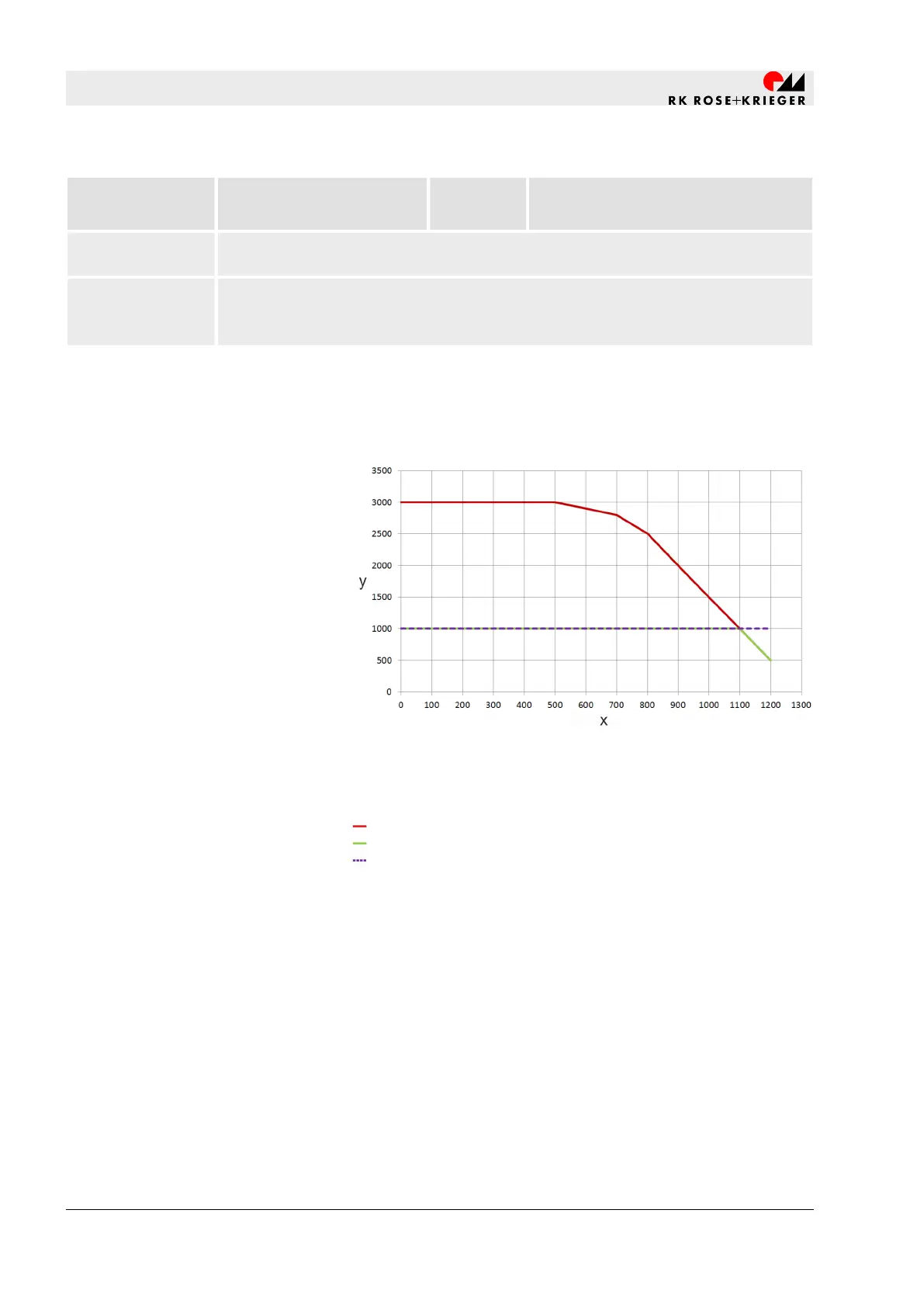

Fig. 31: Maximum compressive/tensile force depending on the
stroke length
x Stroke [mm]
y F [N]
8 mm/s (compressive force)
16 mm/s (compressive force)
8/16 mm (tensile force)
Max. compressive/tensile force
depending on the stroke length
Technical data
Diagrams > Load diagrams - Multilift I
20.02.2019Lifting column Multilift I/Multilift II116
