3.5.1 Elektrischer Anschluss - Multilift I (Mono)

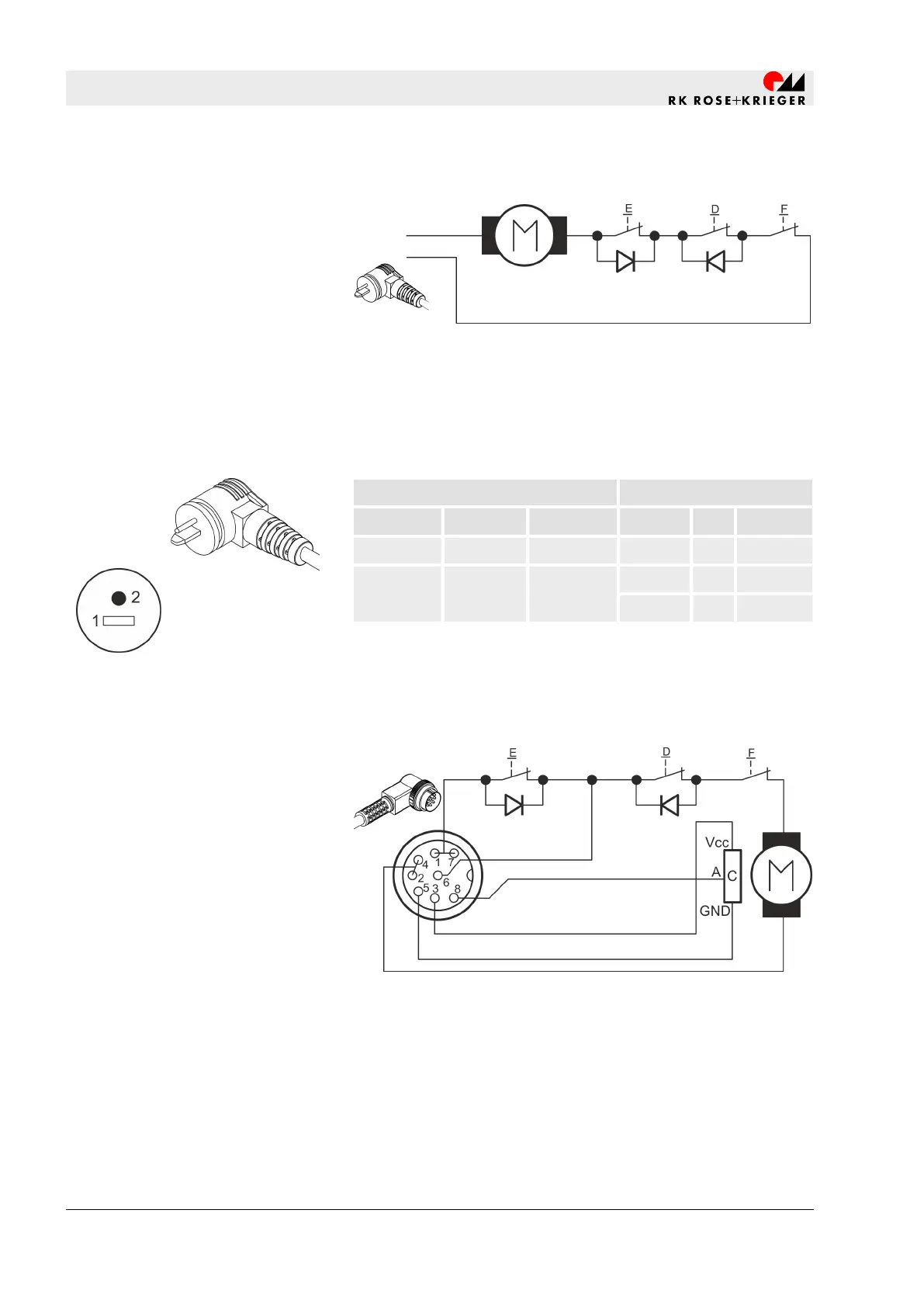

Abb. 15: Stromlaufplan Multilift I Mono
D Endschalter oben
E Endschalter unten
F Sicherheitsendschalter
Drehrichtung Strom
Polarität + Polarität - Richtung Last [N] I [A] U [V DC]
Pin 1 Pin 2 Einfahrt 0 1 24
Pin 2 Pin 1 Ausfahrt 1000 3 24
3000* 4,5 24
* Belastbarkeit gilt nur für die Ausführung mit F
max
= 3000 N
3.5.2 Elektrischer Anschluss - Multilift I (Synchro)
Abb. 17: Stromlaufplan Multilift I Synchro
A Hall-Sensor Output
C Hall-Sensor
D Endschalter oben
E Endschalter unten
F Sicherheitsendschalter
Beschaltung
Steckerbelegung
Abb. 16: Steckerbelegung Multilift I
Mono
Hall-Sensor und Beschaltung
Aufbau und Funktion
Elektrischer Anschluss an eine betreiberseitige Steuerung > Elektrischer Anschluss - Multilift I (Synchro)
